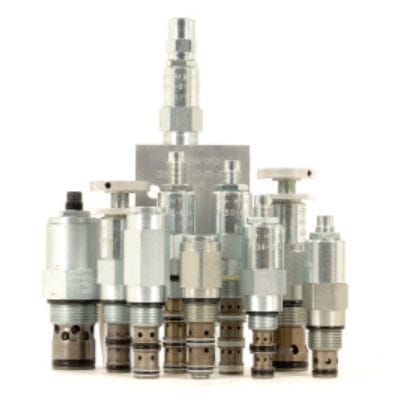

La CR10-28 è una valvola di sicurezza idraulica bidirezionale a vite, a cartuccia, ad azione diretta, ad area differenziale, ad otturatore.
Funzionamento
Quando la pressione su una delle due porte supera il valore nominale di regolazione, il flusso viene trasmesso alla porta opposta. La contropressione su una delle due porte influisce sull'impostazione nominale della porta opposta su una base di 1:1.
Caratteristiche
Le regolazioni non possono essere rimosse dalla valvola.
Le regolazioni impediscono alle molle di diventare solide.
Cursore e gabbia temprati per una lunga durata.
Dimensioni comuni nel settore.
Fluidi:
A base minerale o sintetica con proprietà lubrificanti
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
18/16/13 secondo ISO 4406
Cavità:
VC10-2
cavità a 10 dimensioni a 2 vie
Coppia di installazione della cartuccia:
33.da 9 a 36,6 N-m (da 25 a 27 ft-lb)
68 N-m (50 ft-lb)
Coppia di serraggio della spina:
33.9 N-m (25 ft-lb)
Limitazione dell'orientamento:
Nessuna
---
