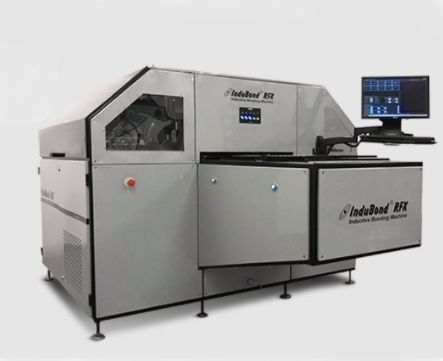

Microsaldatrice per chip automatizzata RFX

di alta precisione

InduBond® RFX è il nuovo sistema di processi e attrezzature che è stato sviluppato per migliorare i fattori cruciali associati alla fabbricazione di complessi PCB multistrato rigidi, rigido-flex e flessibili. Questa nuova generazione di macchine di incollaggio InduBond® può incollare un numero multiplo di punti di incollaggio in qualsiasi posizione dello stack-up multistrato per una migliore registrazione. I punti di incollaggio possono essere posizionati ovunque lungo i bordi o all'interno dell'area dell'immagine dello stato reale o del circuito. Questi punti di incollaggio funzionano come perni virtuali per aiutare il vincolo di scala, in modo simile ai perni di utensili multipli intorno al singolo PCB. Questa macchina è ideale per pannelli multistrato rigidi, Rigid-Flex o Flex e può incollare tutti i nuovi materiali laminati che si pressano effettivamente. I punti di incollaggio possono essere posizionati ovunque nel progetto CAD, la macchina è in grado di leggere e decodificare i lavori del file Gerber e conoscere automaticamente le coordinate di ogni posizione di incollaggio sul pannello. Quattro teste di incollaggio con movimento indipendente sugli assi X e Y permettono di accedere a qualsiasi punto e forniscono una velocità elevata per pannelli complessi rigidi e flessibili che richiedono molte posizioni di incollaggio per la migliore registrazione. La dima ad alta precisione può essere personalizzata con 3 o 4 perni a fessura, perni rotondi o una combinazione, sono leggeri e rimovibili dalla macchina, lo stack-up può essere stratificato sulla macchina o in tavoli di stratificazione separati per una maggiore produzione. L'automazione per il carico e lo scarico delle sagome è anche possibile. Tutti i miglioramenti della nostra ben nota tecnologia brevettata InduBond® sono stati realizzati: Meno distorsione dimensionale degli strati flessibili per un migliore vincolo di scala. Migliore stabilità dello spessore finale sul pannello.
