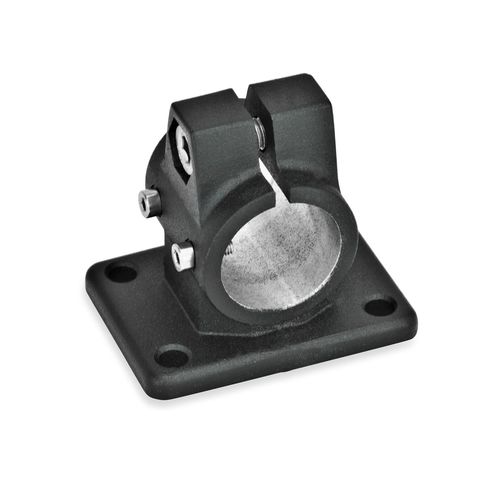

Connettore per tubi rotondo FS.E

in alluminioregolabilescorrevole

I connettori lineari flangiati FS.E in alluminio pressofuso sono dotati di un foro a fessura lavorato con metodi di taglio, con o senza inserto scorrevole. Questo è disposto nel piano parallelo alla faccia della flangia. Insieme al tubo di guida dell'unità lineare, il foro dell'elemento di guida forma un solido meccanismo di guida lineare circolare che può essere regolato e bloccato per ottenere un gioco ridotto. Le chiavette di trasmissione trasmettono il movimento lineare dell'unità lineare al connettore dell'unità lineare. A seconda del progetto, la parte da spostare viene fissata all'elemento di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo in modo che l'intera unità lineare si muova insieme. Nel punto di avvitamento, una vite a brugola o una leva manuale regolabile riduce le dimensioni del foro dell'elemento di guida. Le leve manuali regolabili sono destinate al bloccaggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
