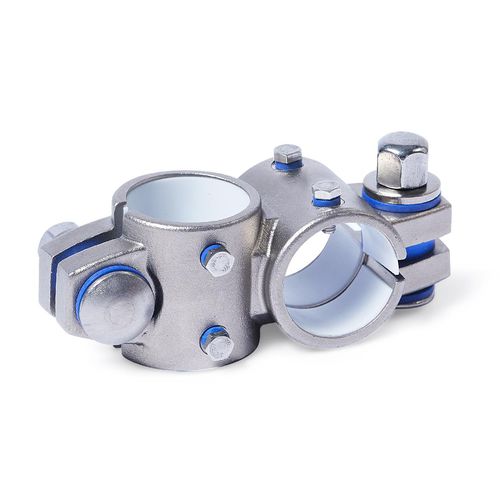

Connettore per tubi rotondo KE.Z

a crocein acciaio inoxin ghisa

I connettori lineari trasversali KE.Z in acciaio inox pressofuso di precisione sono dotati di punti di serraggio tagliati e di fori per gli elementi di guida lavorati con metodi di taglio e dotati di un inserto scorrevole. I fori sono sfalsati nel piano e disposti con un angolo di 90°. Insieme al tubo di guida dell'unità lineare, i fori dell'elemento di guida formano un solido meccanismo di guida lineare circolare che può essere regolato e bloccato per ottenere un gioco ridotto. Le chiavette di trasmissione trasmettono il movimento lineare dell'unità lineare al connettore dell'unità lineare. A seconda del progetto, la parte da spostare viene fissata all'elemento di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo in modo che l'intera unità lineare si muova insieme. Nei punti di avvitamento, le viti a carrello e i dadi a testa cilindrica o le leve manuali regolabili riducono le dimensioni del foro dell'elemento di guida o del punto di serraggio. Il tipo B è dotato di guarnizioni nei punti di avvitamento. Le leve manuali regolabili sono destinate al serraggio ripetuto e senza attrezzi. Con la denominazione HEK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
