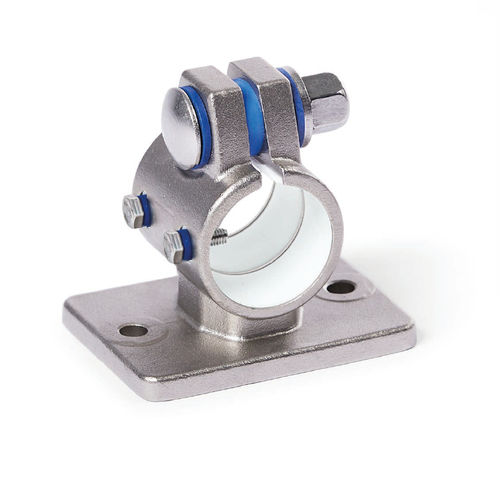

Connettore per tubi rotondo FEZ.E

in acciaio inoxin ghisaregolabile

I connettori lineari flangiati in acciaio in acciaio inossidabile pressofuso di precisione, hanno un foro lavorato con metodi di taglio e sono dotati di un inserto scorrevole. Questo è disposto sul piano parallelo alla alla faccia della flangia. Insieme al tubo di guida dell'unità lineare, il foro dell'elemento di guida forma un solido meccanismo di guida lineare rotondo che può essere regolato e bloccato per ottenere un gioco ridotto. Le chiavette di trasmissione trasmettono il movimento lineare dell'unità lineare al connettore dell'unità lineare. A seconda del progetto, il pezzo da spostare viene di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo guida o l'elemento di guida stesso viene installato nel luogo di utilizzo in modo che l'unità lineare lineare si muova insieme. Nel punto di avvitamento, un bullone a carrello e un dado a testa cilindrica o una leva manuale regolabile leva manuale regolabile riducono le dimensioni del foro dell'elemento di guida o del punto di punto di serraggio. Il tipo B è dotato di guarnizioni nel punto punto di avvitamento. Le leve manuali regolabili sono destinate al serraggio ripetuto, serraggio ripetuto e senza l'ausilio di attrezzi. Con la denominazione HEK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite a brugola esagonale, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
