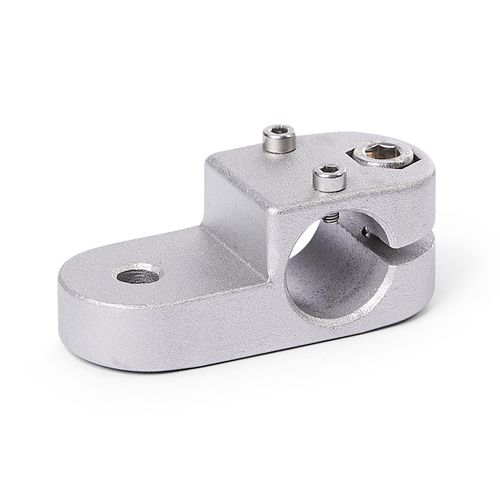

Connettore per tubi rotondo LKQ.E

in alluminioregolabilescorrevole

I connettori lineari orientabili LKQ.E in alluminio pressofuso sono dotati di un foro per l'elemento di guida con taglio, con o senza inserto scorrevole, e di un'aletta di fissaggio liscia, centrata e perpendicolare al foro dell'elemento di guida. Insieme al tubo di guida dell'unità lineare, il foro dell'elemento di guida forma un solido meccanismo di guida lineare circolare che può essere regolato e bloccato per ottenere un gioco ridotto. Le chiavi di azionamento trasmettono il movimento lineare dell'unità lineare al connettore dell'unità lineare. A seconda del progetto, la parte da spostare viene fissata all'elemento di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo in modo che l'intera unità lineare si muova insieme. Nel punto di avvitamento, una vite a brugola o una leva manuale regolabile riduce le dimensioni del foro dell'elemento di guida. Le leve manuali regolabili sono destinate al bloccaggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
