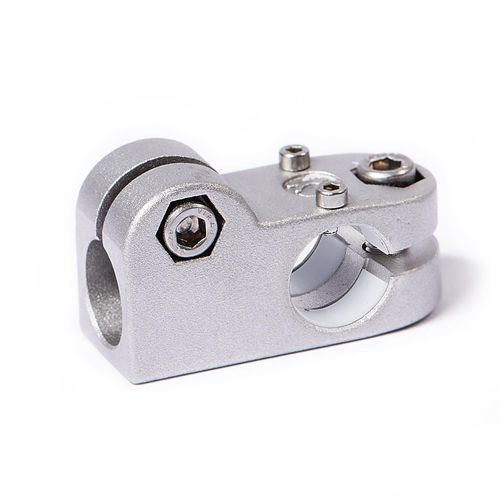

Connettore per tubi rotondo TK.E series

a Tin acciaio inossidabileregolabile

I connettori lineari a T TK.E in alluminio pressofuso sono dotati di un punto di serraggio tagliato e di un foro per l'elemento di guida lavorato con metodi di taglio, con o senza inserto scorrevole. Entrambi i fori sono situati in un piano e disposti a forma di T. Insieme al tubo di guida dell'unità lineare, il foro dell'elemento di guida forma un solido meccanismo di guida lineare circolare che può essere regolato e bloccato per ottenere un gioco ridotto. Le chiavette di trasmissione trasmettono il movimento lineare dell'unità lineare al connettore dell'unità lineare. A seconda del progetto, la parte da spostare viene fissata all'elemento di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo in modo che l'intera unità lineare si muova insieme. Nei punti di avvitamento, le viti con esagono incassato o le leve manuali regolabili riducono le dimensioni del foro dell'elemento di guida o del punto di serraggio. Le leve manuali regolabili sono destinate al bloccaggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alla vite con esagono incassato azionata da un utensile, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva. Su richiesta Superficie brunita a sfera, anodizzata o verniciata a polvere in altri colori RAL
