Connettore per tubi rotondo FM.E

quadratoin alluminioregolabile

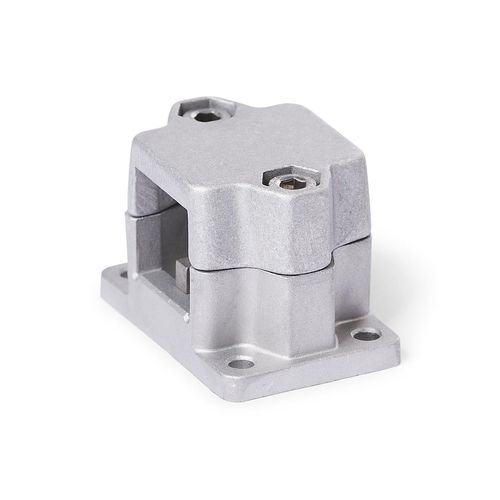

I connettori lineari flangiati FM.E in alluminio pressofuso sono dotati di un foro per l'elemento di guida diviso lavorato con metodi di taglio. Questo è disposto nel piano parallelo alla faccia della flangia. Insieme al tubo di guida dell'unità lineare, il foro dell'elemento di guida forma un solido meccanismo di guida lineare rotondo o quadrato che può essere regolato e bloccato per ottenere un gioco ridotto. Le boccole di centraggio nei fori passanti eliminano il gioco assiale. Le chiavette di trasmissione trasmettono il movimento lineare dell'unità lineare all'elemento di guida. A seconda del progetto, la parte da spostare viene fissata all'elemento di guida o l'elemento di guida stesso viene installato nel luogo di utilizzo, in modo che l'intera unità lineare si muova insieme. Nei punti di avvitamento, le viti con esagono incassato o le leve manuali regolabili riducono le dimensioni del foro dell'elemento di guida. Le leve manuali regolabili sono destinate al bloccaggio ripetuto e senza attrezzi. Con la denominazione HSK, sono disponibili separatamente per uso individuale e in altre versioni. Rispetto alle viti con esagono incassato azionate da utensili, la forza di serraggio ottenibile con una leva manuale regolabile è inferiore a causa della minore lunghezza della leva.
