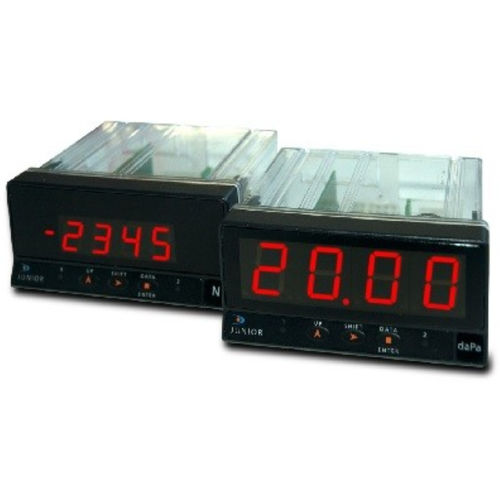

Pannello informativo per uso in interni ed esterni JUNIOR-P/JR20-P

Presentazione
L’indicatore di processo JUNIOR-P / JR20-P è un insieme elettronico composto da una scheda madre e un modulo di visualizzazione con tastiera, fornito in un involucro pronto per il montaggio su pannello. È progettato per il controllo di processi industriali e offre diversi tipi di ingressi e opzioni (relè, alimentazione trasmettitori, programmazione tramite tastiera o apprendimento del segnale).

Funzionalità principali

• Display a 4 cifre con 1 punto decimale.
• Tastiera a 3 tasti per programmazione locale.
• Acquisizione diretta del segnale tramite apprendimento.
• Alimentazione dedicata 24 Vcc per l’alimentazione dei trasmettitori.
• Opzione relè: 2 soglie per relè SPDT 8 A con morsetti staccabili accessibili dal retro.

Ingressi supportati

• Processo (segnali analogici): ±10 V, ±20 mA.
• Temperatura: Pt100, Pt1000, termocoppie tipi J, K, T e N.
• Potenziometro: da 100 Ω a 100 kΩ.
• Resistenza: intervalli 999.9 Ω, 9999 Ω e 50.00 kΩ.

Visualizzazione e varianti

• JR-P: altezza cifre 14 mm, intervallo di visualizzazione -9999 a 9999. LED di segno separato.
• JR20-P: altezza cifre 20 mm, intervallo di visualizzazione -1999 a 9999. Maggiore distanza di lettura; LED di segno integrato nella 4ª cifra.

Applicazione
Strumento adatto al controllo e alla visualizzazione di variabili di processo e temperatura in ambienti industriali, con possibilità di alimentare e interfacciare trasmettitori 24 Vcc.

Specifiche / Dati tecnici

• Modelli: JR-P, JR20-P
• Ingressi processo: ±10 V, ±20 mA
• Ingressi temperatura: Pt100, Pt1000, termocoppie J, K, T, N
• Ingresso potenziometro: 100 Ω ÷ 100 kΩ
• Ingressi resistenza: 999.9 Ω, 9999 Ω, 50.00 kΩ
• Alimentazione: universale (CA/CC)
• Alimentazione 24 Vcc disponibile per alimentare trasmettitori
• Display: 4 cifre + 1 punto decimale
• JR-P: cifre 14 mm, visualizzazione -9999 ÷ 9999
• JR20-P: cifre 20 mm, visualizzazione -1999 ÷ 9999, LED di segno integrato
• Programmazione: tastiera a 3 tasti o apprendimento automatico del segnale
• Opzione relè: 2 soglie per relè SPDT 8 A, morsetti staccabili posteriori
• Montaggio: involucro da pannello (pronto per il montaggio)
