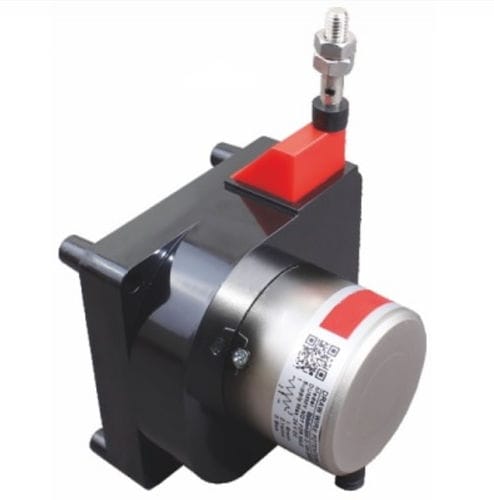

Encoder a filo incrementale LCS02

otticocon uscita digitalein plastica

Riassunto
Sensore di posizione a cavo di tipo codificatore incrementale ottico, progettato per corse lunghe e misurazioni incrementali precise. Uscite: Push-pull, TTL line driver o HTL line driver.

Caratteristiche principali

• Tecnologia: Codificatore incrementale ottico
• Campo di misura: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm
• Risoluzione: incrementale 50 µm o 25 µm
• Uscita: TTL o HTL line driver; segnali A, B, Z (A/,A, B/,B, Z/,Z)
• Montaggio semplice

Descrizione
L'LCS02 è un sensore di posizione a cavo che utilizza la misura incrementale ottica per rilevare lo spostamento del cavo e fornire un segnale codificato digitale. Il sensore garantisce lunga durata meccanica ed è adatto a numerose applicazioni industriali.

Caratteristiche / Specifiche tecniche

• Tecnologia: Codificatore incrementale ottico
• Campi di misura: 500 a 3600 mm (versioni disponibili: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm)
• Risoluzione: 50 µm o 25 µm (incrementale); indicazioni aggiuntive: 0,1 mm/ppr – 0,2 mm/ppr
• Segnali di uscita: A, B, Z (o A/,A, B/,B, Z/,Z)
• Tipi di segnale: Push-pull, TTL line driver, HTL line driver
• Tensione di alimentazione: 8–24 VDC, 5 VDC o 5–30 VDC
• Assorbimento: <40 mA (a 24 VDC)
• Connessione elettrica: cavo di uscita (2,5 m standard)
• Grado di protezione: IP54
• Custodia: Alluminio / Acciaio / Plastica ABS
• Temperatura di esercizio: -20 a 80 °C
• Temperatura di stoccaggio: -30 a 90 °C
• Durata meccanica: lunga vita meccanica
• Opzioni: display, trasmettitore, taratura (certificato COFRAC o equivalente)

Opzioni e accessori

• Moduli display integrati
• Trasmettitori analogici o digitali
• Lunghezze cavo e tipi di connettore personalizzati
• Certificato di taratura (COFRAC o equivalente)

Applicazioni

• Misura della posizione lineare su macchine e linee di produzione
• Attuatori e cilindri idraulici/pneumatici
• Nastratrici e sistemi di movimentazione
• Banchi prova e attrezzature di misura
