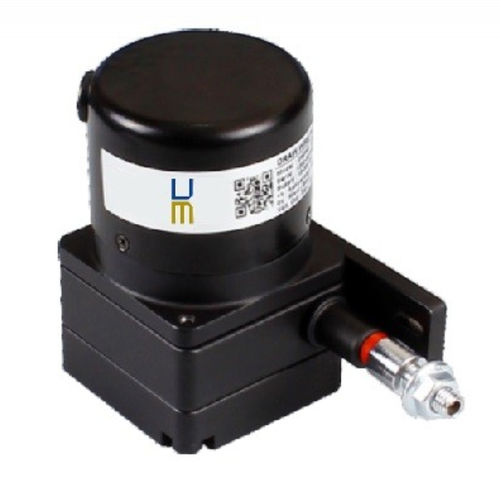

Encoder a filo incrementale LCS06

otticoLine Drivercon uscita digitale

Presentazione
Encoder a cavo per la misura di spostamento LCS06. Progettato per misurare la corsa del cavo con uscita incrementale ottica adatta ai sistemi industriali.

Riepilogo

• Tecnologia: Encoder incrementale / Ottico
• Campo di misura: 100…1200 mm
• Risoluzione: 50 µm, 25 µm; varianti indicate 0,1 mm/ppr – 0,2 mm/ppr
• Uscite: TTL, HTL, Push-pull (A, B, Z o A/, A, B/, B, Z/, Z)
• Grado di protezione: IP54

Descrizione dettagliata
Il LCS06 è un encoder a cavo destinato alla misura dello spostamento lineare. Utilizza la tecnologia di encoder incrementale (ottico) per misurare la corsa del cavo e fornire segnali Push-pull, driver di linea TTL o driver di linea HTL. Questo sensore è progettato per una lunga durata meccanica e si integra in numerose applicazioni industriali e di costruzione macchine. Il sensore richiede condizionamento/elaborazione del segnale per la lettura e la visualizzazione tramite sistemi di misura o software appropriati (display, trasmettitore, ecc.).

Caratteristiche tecniche / specifiche

• Riferimento / modello: LCS06
• Tecnologia: Encoder incrementale (ottico)
• Campo di misura: 100…1200 mm
• Risoluzione (indicata): incrementale con 50 µm e 25 µm
• Altra menzione di risoluzione: 0,1 mm/ppr – 0,2 mm/ppr
• Segnale di uscita: A, B, Z o A/, A, B/, B, Z/, Z
• Tipo di segnale: Push-pull, driver di linea TTL o driver di linea HTL
• Tensione di alimentazione: 8–24 Vcc, 5 Vcc o 5–30 Vcc (varianti)
• Consumo: < 40 mA (24 Vcc)
• Connessioni elettriche: uscita cavo (2,5 m standard)
• Velocità massima di utilizzo: 0,5 m/s
• Grado di protezione: IP54
• Materiale della scocca: Alluminio
• Massa: < 500 g
• Temperatura di esercizio: -20 a 80 °C
• Temperatura di immagazzinamento: -30 a 90 °C
• Durata: lunga durata meccanica (menzione generica)
