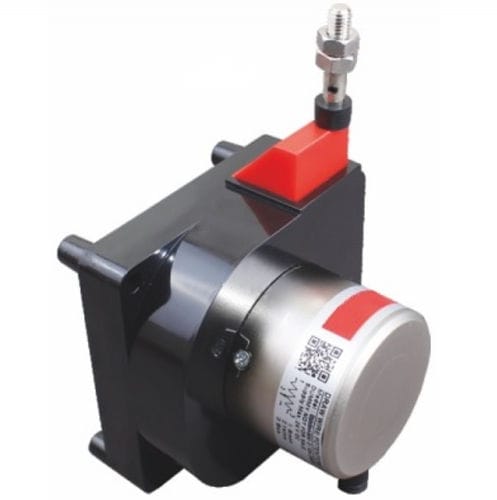

Encoder a filo potenziometrico LCS01

4-20 mAcon uscita in tensioneanalogico

Presentazione
Sensore lineare di spostamento a cavo LCS01 che utilizza tecnologia potenziometrica (variazione di resistenza) per misurare la corsa del cavo e fornire un segnale analogico proporzionale. Progettato per applicazioni industriali con elevata durata meccanica.

Caratteristiche principali

• Tecnologia: Potenziometro (tipo resistivo)
• Campi di misura: 500, 900, 1800 o 3600 mm
• Linearità: 0,5 %, 0,1 %, 0,05 % della PE a seconda della corsa
• Uscite: resistiva, 0-10 V, 4-20 mA (con condizionatore integrato)
• Montaggio: semplice

Dati elettrici e meccanici

• Tensione di alimentazione: 13-30 Vcc (24 Vcc max per l'uscita tensione)
• Connessioni elettriche: uscita cavo (2,5 m standard)
• Materiale dell'involucro: Alluminio / Acciaio / ABS
• Indice di protezione: IP54
• Temperatura di esercizio: -20 a 80 °C
• Temperatura di stoccaggio: -30 a 90 °C

Opzioni

• Opzionale: fornitura con certificato di taratura COFRAC, equivalente COFRAC o tracciabile COFRAC

Caratteristiche / specifiche tecniche

• Modello: LCS01
• Tecnologia: Potenziometrica (partitore di tensione)
• Campi di misura: 500 mm, 900 mm, 1800 mm, 3600 mm
• Linearità: 0,5 % / 0,1 % / 0,05 % della PE a seconda della corsa
• Tipo di uscita: Resistivo; 0-10 V; 4-20 mA
• Alimentazione: 13-30 Vcc (24 Vcc max per l'uscita tensione)
• Connessione: cavo di uscita 2,5 m (standard)
• Involucro: Alluminio / Acciaio / ABS
• Indice IP: IP54
• Temperatura di esercizio: -20 a 80 °C
• Temperatura di stoccaggio: -30 a 90 °C
• Montaggio: semplice
• Durata meccanica: elevata
