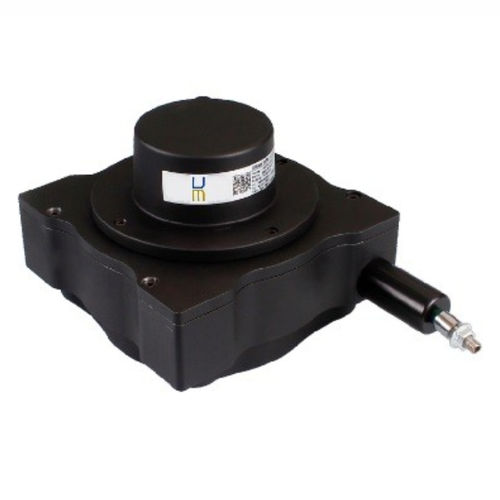

Encoder a filo incrementale LCS08
otticocon uscita digitalefili scoperti

Encoder a filo incrementale - LCS08 - Instrumentys - ottico / con uscita digitale / fili scoperti
Encoder a filo incrementale - LCS08 - Instrumentys - ottico / con uscita digitale / fili scoperti
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Instrumentys

Caratteristiche

Tipo
incrementale
Tecnologia
ottico
Segnale di uscita
con uscita digitale
Connessione elettrica
fili scoperti
Tensione di alimentazione
24 VDC, 5 V DC, DC
Materiale
in alluminio
Livello di protezione
IP65
Applicazioni
ad uso industriale
Altre caratteristiche
ad alta risoluzione
Lunghezza

Min.: 3.500 mm
(137,795 in)

Max.: 8.250 mm
(324,803 in)

Risoluzione

Min.: 0,03 mm
(0 in)

Max.: 0,2 mm
(0,01 in)

Velocità encoder lineare

Min.: 0 m/s
(0 ft/s)

Max.: 1 m/s
(3,28 ft/s)

Temperatura di processo

Min.: -20 °C
(-4 °F)

Max.: 80 °C
(176 °F)

Descrizione

Presentazione
L'LCS08 è un sensore di posizione a filo che utilizza la tecnologia del codificatore incrementale (ottico) per misurare la corsa del cavo e fornire un segnale compatibile Push-pull, TTL o HTL. È progettato per applicazioni industriali e macchine utensili, con lunga vita meccanica e montaggio semplice.

Caratteristiche principali
  • Tecnologia: Codificatore incrementale (ottico)
  • Campo di misura: 3500…8250 mm
  • Risoluzioni disponibili: 50 µm e 25 µm; opzioni espresse anche come 0,1 mm/ppr – 0,2 mm/ppr a seconda della configurazione
  • Segnale di uscita: ABZ (A,B,Z) o A/,A, B/,B, Z/,Z
  • Tipo di segnale: Push-pull, TTL Line driver o HTL Line driver
  • Tensione di alimentazione: 8 – 24 Vcc, 5 Vcc o 5 – 30 Vcc (a seconda della versione)
  • Consumo: < 40 mA (a 24 Vcc)
  • Connessioni elettriche: uscita cavo (2,5 m standard)
  • Velocità massima di misura: 1 m/s
  • Indice di protezione: IP65
  • Materiale della custodia: Alluminio
  • Massa: < 2200 g
  • Temperatura di funzionamento: -20 a 80 °C
  • Temperatura di stoccaggio: -30 a 90 °C
  • Montaggio: semplice

Uso e vantaggi
  • Misurazione di posizione e spostamento con interfaccia codificatore incrementale per integrazione con PLC e sistemi di acquisizione dati.
  • Uscita standardizzata (Push-pull/TTL/HTL) che facilita l'interfacciamento con l'elettronica di misura e i display.
  • Progetto robusto adatto ad ambienti industriali (IP65, custodia in alluminio).

Caratteristiche / specifiche tecniche
  • Modello: LCS08
  • Tecnologia: Ottica, codificatore incrementale
  • Campo di misura: 3500…8250 mm
  • Risoluzione: 50 µm / 25 µm (o 0,1 mm/ppr – 0,2 mm/ppr a seconda della configurazione)
  • Uscite: A, B, Z (o A/,A, B/,B, Z/,Z)
  • Tipo di uscita: Push-pull, TTL Line driver, HTL Line driver
  • Alimentazione: 8–24 Vcc; 5 Vcc; o 5–30 Vcc
  • Consumo: < 40 mA (a 24 Vcc)
  • Lunghezza cavo standard: 2,5 m
  • Velocità max: 1 m/s
  • Protezione: IP65
  • Custodia: Alluminio
  • Massa: < 2200 g
  • Temperatura funzionamento: -20 a 80 °C
  • Temperatura stoccaggio: -30 a 90 °C
