Encoder a filo incrementale LCS07

otticocon trasmettitore integrato5 V DC

Presentazione

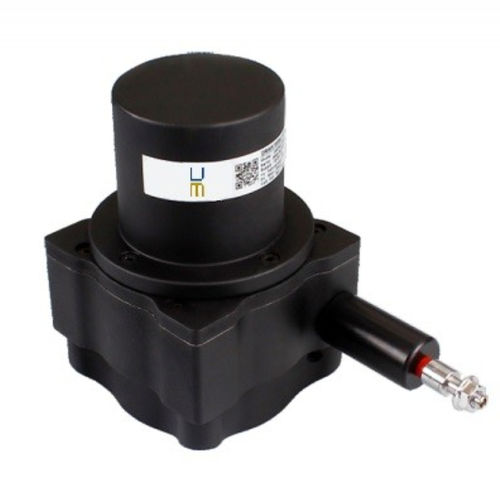

Codificatore di posizione a cavo LCS07. Il LCS07 utilizza la tecnologia di encoder incrementale (ottico) per misurare la corsa del cavo e fornire segnali di posizione. Questo sensore è progettato per lunga durata meccanica e si integra in numerose applicazioni industriali e nella costruzione di macchine.

Caratteristiche principali

• Tecnologia: encoder incrementale / ottico
• Intervalli di misura: 1250…3300 mm
• Risoluzioni indicate: incrementale con risoluzione 50 µm e 25 µm; indicazioni di risoluzione 0,1 mm/ppr – 0,2 mm/ppr
• Montaggio semplice
• Buona protezione meccanica (alto grado IP)

Uscite e segnali

• Segnale di uscita: A, B, Z o A/, A, B/, B, Z/, Z
• Tipo di segnale: Push-pull, TTL Line driver o HTL Line driver

Alimentazione e consumi

• Tensione di alimentazione: 8 – 24 Vcc, 5 Vcc o 5 – 30 Vcc
• Consumo: < 40 mA (24 Vcc)
• Connessioni elettriche: uscita tramite cavo (2,5 m standard)

Prestazioni meccaniche e ambientali

• Velocità massima: 2 m/s
• Grado di protezione: IP65
• Materiale della custodia: alluminio
• Massa: < 1300 g
• Temperatura di esercizio: -20 a 80 °C
• Temperatura di stoccaggio: 30 a 90 °C

Applicazioni

• Misura di spostamento/posizione per l'industria e la costruzione di macchine

Caratteristiche / specifiche tecniche

• Riferimento modello: LCS07
• Tecnologia: encoder incrementale, ottico
• Risoluzione: 50 µm e 25 µm indicati; 0,1 mm/ppr – 0,2 mm/ppr (menzioni presenti)
• Intervalli di misura: 1250…3300 mm
• Uscita: A, B, Z (o versioni complementari A/, B/, Z/)
• Tipo di uscita: Push-pull, TTL Line driver, HTL Line driver
• Tensione di alimentazione: 8–24 Vcc, 5 Vcc o 5–30 Vcc
• Consumo: < 40 mA (a 24 Vcc)
• Connessione: cavo di uscita 2,5 m (standard)
• Velocità massima: 2 m/s
• Grado IP: IP65
• Custodia: alluminio
• Massa: < 1300 g
• Temperatura di esercizio: -20 a 80 °C
• Temperatura di stoccaggio: 30 a 90 °C
