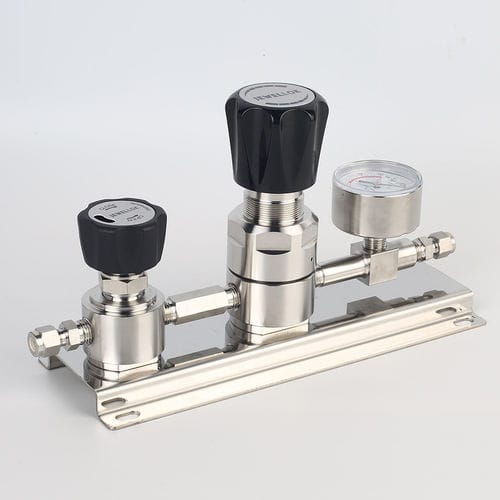

Regolatore di pressione per gas JSR-2TG

a diaframmamonostadioin PEEK

Caratteristiche del prodotto

• Punti di prelievo per montaggio a parete
• Regolatore monostadio serie JSR-2EL
• Corpo e cappuccio in acciaio inox 316L per gas corrosivi
• Design modulare
• Valvole di intercettazione a diaframma
• Adatto per pressione d'ingresso fino a 100 bar
• Testato per l'uso con ossigeno

Applicazioni tipiche

• Collaudo componenti
• Sistemi di calibrazione
• Controllo della pressione in laboratorio
• Sistemi di campionamento ad alta pressione
• Apparecchiature di servizio e prova

Dati tecnici

• Tipo: monostadio
• Pressione d'ingresso P1: max. 300 bar
• Pressione di uscita P2: 2 / 4 / 10 / 20 / 50 bar
• Materiali (vedere le informazioni d'ordine per corpo del regolatore e valvole)
• Sede valvola (regolatore): PCTFE
• Valvola di intercettazione: PEEK
• Diaframma (regolatore): Hastelloy® C276
• Diaframma (valvola): Hastelloy® C276
• O-ring: Viton® (FKM)
• O-ring (opzione): Kalrez® (FFKM)
• Filtro: SS 316L
• Intervallo di temperatura: -30℃ a +74℃
• Tasso di perdita (verso atmosfera): 1×10^-8 mbar l/s He
• Tasso di perdita (attraverso sede): 1×10^-6 mbar l/s He
• Capacità di flusso (P2 = 2/4/10/20 bar): Cv = 0.28
• Capacità di flusso (P2 = 35/50 bar): Cv = 0.08
• Peso: 4.5 ~ 6.9 kg

Dimensioni / Schema / Diagramma di flusso
Disegno schematico illustrato, diagramma di flusso e disegni dimensionali forniti con le immagini del prodotto e le informazioni per l'ordine.
