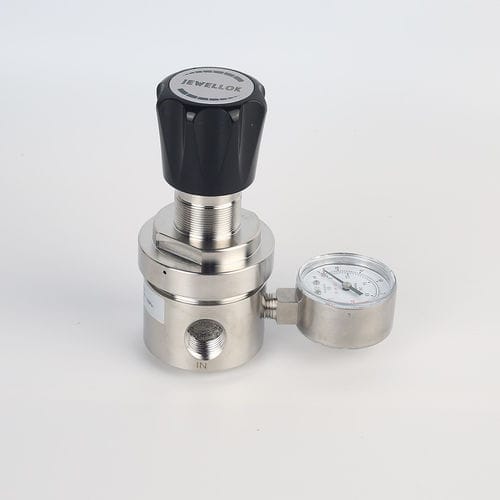

Regolatore di pressione per gas propano JSR Series

per azotoper ossigenoa diaframma

Caratteristiche del prodotto

• Regolatore di pressione per montaggio su linea e pannello
• Corpo e cappuccio in ottone cromato per gas inerti, reattivi, infiammabili e ossidanti e miscele fino a grado 6.0
• Corpo e cappuccio in acciaio inossidabile 316L per gas corrosivi
• Configurazione flessibile a 4 porte
• Pressione di uscita stabile
• Semplice limitazione della pressione di uscita mediante volantino
• Imboccatura di ingresso
• Testato per uso con ossigeno

Applicazioni tipiche

• Test di componenti
• Sistemi di taratura
• Controllo della pressione in laboratorio
• Sistemi di campionamento ad alta pressione
• Attrezzature di servizio e prova

Dimensioni
Dimensioni fornite nelle immagini del prodotto in mm (fare riferimento alle figure delle dimensioni del prodotto).

Dati tecnici
Tipo: stadio singolo
Pressione di ingresso P1: max. 100 bar
Pressione di uscita P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Materiali:
Corpo del regolatore: vedi informazioni d'ordine
Sedile valvola: PCTFE
Diaframma: Hastelloy® C276; PTFE + Neoprene (opzione NP)
O-ring: Viton® (FKM) (opzione: Kalrez® (FFKM))
Filtro: SS 316L
Ingressi e uscite: vedi informazioni d'ordine
Intervallo di temperatura: -30℃ a +74℃
Tasso di perdita (all'atmosfera): 1×10⁻⁸ mbar·l/s He
Tasso di perdita (attraverso il sedile): 1×10⁻⁶ mbar·l/s He
Capacità di flusso: Cv = 1.7
Peso: 2.8 kg

Informazioni su flusso e ordinazione
Grafici di flusso e illustrazioni per l'ordinazione sono forniti nelle immagini del prodotto. Per gas misti specificare lo standard di connessione della bombola e la filettatura al momento dell'ordine.

Specifiche tecniche

• Famiglia di modelli: JSR-3L & JSR-3LP Series
• Montaggio: montabile su linea e pannello
• Stadio: regolatore a singolo stadio
• Pressione massima di ingresso: 100 bar
• Pressioni di uscita selezionabili: 1, 2, 4, 8, 10, 20, 35, 50 bar
• Corpi disponibili: ottone (placcato cromo) o SS 316L (per gas corrosivi)
• Materiale del sedile valvola: PCTFE
• Opzioni diaframma: Hastelloy® C276 o PTFE+Neoprene (opzione NP)
• Opzioni O-ring: Viton® (FKM) standard; Kalrez® (FFKM) opzione
• Materiale filtro: SS 316L
• Configurazione: configurazione flessibile a 4 porte
• Intervallo di temperatura di esercizio: -30℃ a +74℃
• Tenuta: fino a 1×10⁻⁸ mbar·l/s He verso l'atmosfera; 1×10⁻⁶ mbar·l/s He tramite il sedile
• Capacità di flusso: Cv = 1.7
• Peso: circa 2.8 kg
• Caratteristiche: pressione di uscita stabile, limitazione semplice tramite volantino, imboccatura di ingresso, testato per servizio ossigeno
