Treno gas UHP JSR-1ETG-BV

in acciaio inossidabile

Panoramica

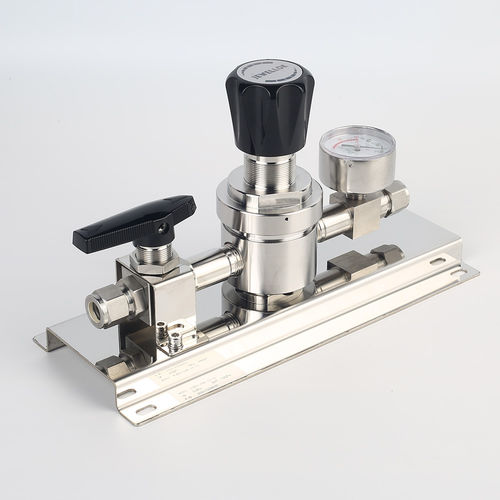

Il gruppo di presa gas da parete JSR-1ETG-BV Serie integra un regolatore a stadio singolo VSR-1EL e valvole di intercettazione a membrana per un controllo preciso della pressione di gas ad alta purezza e industriali. Progettato per montaggio a parete e installazione modulare, supporta pressioni di ingresso fino a 100 bar ed è testato per impiego con ossigeno.

Caratteristiche principali

• Punti di prelievo per montaggio a parete
• Regolatore a stadio singolo serie VSR-1EL
• Corpo e cappuccio in ottone cromato per gas inerti, reattivi, infiammabili e ossidanti (fino al grado 6.0)
• Opzione corpo e cappuccio in acciaio inossidabile 316L per gas corrosivi
• Design modulare per facile configurazione e manutenzione
• Valvole di intercettazione a membrana
• Adatto per pressione di ingresso fino a 100 bar
• Testato per uso con ossigeno

Applicazioni tipiche

• Test componenti
• Sistemi di taratura
• Controllo pressione in laboratorio
• Sistemi di campionamento ad alta pressione
• Apparecchiature di servizio e prova

Dati tecnici
Tipo: stadio singolo (single-stage)
Serie: JSR-1ETG-BV
Pressione di ingresso P1: max. 100 bar
Pressione di uscita P2: 2 / 4 / 10 / 20 / 50 bar
Materiali:
Corpo (regolatore e valvole): ottone cromato o SS 316L (vedere opzioni d'ordine)
Sedile valvola (regolatore): PCTFE
Sedile valvola (valvola di intercettazione): PTFE
Membrana (regolatore): Hastelloy® C276
Filtro: SS 316L
Intervallo di temperatura: -30°C a +74°C
Tasso di perdita (all'atmosfera): 1×10^-8 mbar l/s He
Tasso di perdita (attraverso il sedile): 1×10^-6 mbar l/s He
Portata: Cv = 0.07
Peso: 4,1–5,7 kg

Dimensioni
Le dimensioni e gli schemi sono forniti nei diagrammi prodotto e nel diagramma di flusso che accompagnano questa descrizione.

Informazioni per l'ordine

• Serie: JSR-1ETG-BV
• Modello regolatore: VSR-1EL (stadio singolo)
• Opzioni pressione di uscita: 2 / 4 / 10 / 20 / 50 bar
• Opzioni materiali: ottone cromato o SS 316L
