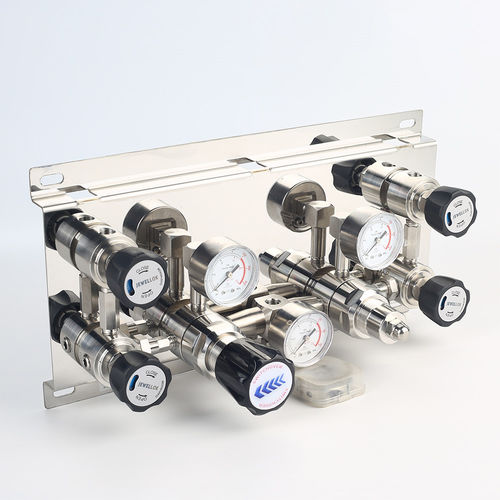

Pannello di controllo per calibratura di pressione JSP-3AE Series

in acciaio inossidabilemodulareautomatico

Panoramica del prodotto

La serie JSP-3AE è un pannello di controllo della pressione progettato per la distribuzione e il controllo di gas ad alta purezza in ambienti industriali e di laboratorio. Design modulare con funzione di cambio automatico; compatibile con gas inerti, reattivi, infiammabili e ossidanti (fino a grado 6.0). Corpo in SS 316L disponibile per gas corrosivi.

Caratteristiche principali

• Funzione di cambio automatico per fornitura continua
• Regolatore a stadio singolo: serie JSR-1E / JSR-6E
• Corpo in ottone cromato (standard) o corpo e cappuccio in SS 316L (per gas corrosivi)
• Valvole di intercettazione a membrana
• Idoneo per pressioni d'ingresso fino a 300 bar
• Testato per impiego con ossigeno
• Design modulare per installazione in armadi di sicurezza per bombole

Applicazioni tipiche

• Test componenti
• Sistemi di taratura
• Controllo della pressione in laboratorio
• Sistemi di campionamento ad alta pressione
• Attrezzature per assistenza e collaudo

Dati tecnici

• Tipo: stadio singolo
• Pressione d'ingresso P1: max. 300 bar
• Pressione d'uscita P2 (opzioni): 2 / 4 / 10 / 20 / 50 / 100 bar
• Materiali del corpo: ottone cromato (standard); SS 316L disponibile per gas corrosivi — vedere info ordine
• Sede valvola (regolatore / valvola di intercetto): PCTFE
• Membrana (regolatore): Hastelloy® C276; membrana (valvola): Elgiloy®
• O-ring: Viton® (FKM); opzionale: Kalrez® (FFKM)
• Filtro: SS 316L
• Connessioni ingresso/uscita: 1/4" NPT(F)
• Intervallo di temperatura d'esercizio: -30°C a +74°C
• Perdita verso atmosfera: 1×10^-8 mbar·L/s He; tramite sede: 1×10^-6 mbar·L/s He
• Peso: 4,8 kg

Documentazione e disegni
Schema elettrico/di montaggio, diagramma di flusso, curve di pressione di uscita e disegni dimensionali sono disponibili come immagini sulla pagina prodotto.

Informazioni per l'ordine
Codici d'ordine dettagliati, immagini di configurazione e opzioni materiali disponibili sulla pagina prodotto; consultare le info d'ordine per combinazioni regolatore/valvola e opzioni speciali.
