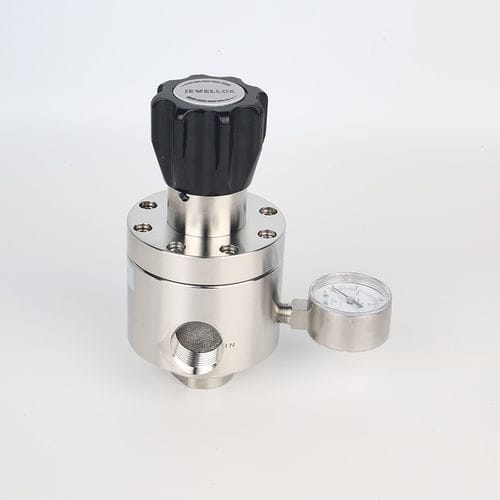

Regolatore di pressione per gas JSR-4L Series

per gas caldoper gas neutroper ossigeno

Caratteristiche del prodotto

• Regolatore di linea a bassa pressione e alto flusso
• Corpo in ottone cromato adatto a gas inerti, reattivi, infiammabili e ossidanti e miscele fino a grado 6.0
• Opzione corpo in acciaio inox 316L per applicazioni farmaceutiche, alimentari e beverage
• Configurazione flessibile a 4 porte
• Pressione di uscita stabile
• Testato per uso con ossigeno

Applicazioni tipiche

• Collaudo componenti
• Sistemi di taratura
• Controllo pressione in laboratorio
• Sistemi di campionamento ad alta pressione
• Apparecchiature di servizio e test

Dimensioni (mm)
I disegni dimensionali e le immagini sono forniti nella pagina prodotto come riferimento (le illustrazioni mostrano il montaggio e le dimensioni complessive).

Dati tecnici
Tipo: a stadio singolo
Pressione di ingresso P1: max. 35 bar
Pressione di uscita P2: 2 / 3 / 4 / 8 / 10 / 20 bar
Materiali:
Corpo regolatore: vedi informazioni d'ordine
Sede valvola: EPDM (opzione Buna-N)
Diaframma: PTFE + Neoprene
Ingressi e uscite: vedi informazioni d'ordine
Intervallo di temperatura: -15℃ a +74℃
Tasso di perdita: ermetico (nessuna perdita rilevabile)
Portata: Cv = 5.1
Peso: 4.1 kg

Ordine
Informazioni di ordine ed esempi sono forniti nella pagina prodotto per selezionare materiale del corpo, connessioni ingresso/uscita e accessori. Per i gas misti, specificare standard di connessione della bombola e filettatura al momento dell'ordine.

Specifiche tecniche

• Tipo: a stadio singolo
• Pressione di ingresso max.: 35 bar
• Pressioni di uscita selezionabili: 2, 3, 4, 8, 10, 20 bar
• Materiali del corpo: ottone cromato (standard) o SS316L (per pharma/alimenti/bevande)
• Sede valvola: EPDM (opzione Buna-N)
• Diaframma: PTFE + Neoprene
• Intervallo di temperatura: -15℃ a +74℃
• Tenuta: ermetico (nessuna perdita rilevabile)
• Portata: Cv = 5.1
• Peso: 4.1 kg
