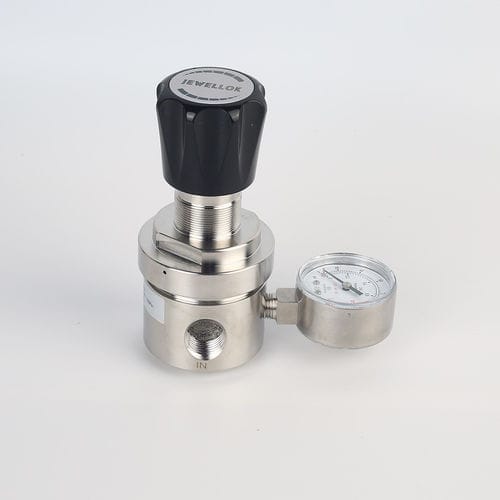

Regolatore di pressione per gas propano JSR series

per azotoper ossigenoa diaframma

Caratteristiche del prodotto

• Regolatore di pressione per montaggio in linea e su pannello
• Corpo e cappuccio in ottone cromato per gas inerti, reattivi, infiammabili e ossidanti e miscele fino al grado 6.0
• Corpo e cappuccio in acciaio inox 316L per gas corrosivi
• Configurazione flessibile a 4 porte
• Pressione di uscita stabile
• Semplice limitazione della pressione di uscita mediante manopola
• Riempitore di ingresso
• Testato per uso con ossigeno

Applicazioni tipiche

• Test componenti
• Sistemi di taratura
• Controllo della pressione in laboratorio
• Sistemi di campionamento ad alta pressione
• Attrezzature di servizio e prova

Dimensioni (mm)
Disegni dimensionali e immagini disponibili nella pagina prodotto (fare riferimento alle immagini del prodotto per illustrazioni dettagliate delle dimensioni).

Specifiche tecniche

• Tipo: a singolo stadio
• Pressione d'ingresso P1: max. 100 bar
• Pressione d'uscita P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
• Materiali: vedere le informazioni d'ordine per i materiali del corpo selezionabili
• Corpo regolatore: vedere le informazioni d'ordine
• Sede della valvola: PCTFE
• Diaframma: Hastelloy® C276; PTFE + Neoprene (opzione NP)
• O-ring: Viton® (FKM); opzione Kalrez® (FFKM)
• Filtro: SS 316L
• Ingressi e uscite: vedere le informazioni d'ordine
• Intervallo di temperatura: -30℃ a +74℃
• Tasso di perdita (all'atmosfera): 1×10⁻⁸ mbar l/s He
• Tasso di perdita (attraverso la sede): 1×10⁻⁶ mbar l/s He
• Capacità di flusso: Cv = 1.7
• Peso: 2.8 kg
