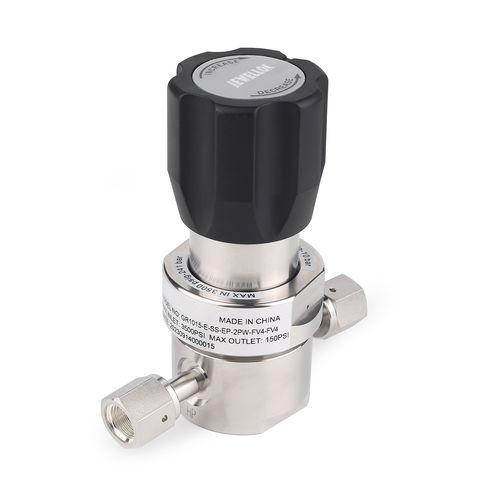

Regolatore di pressione per gas JR1000

a diaframmamonostadioin acciaio inossidabile 316L

Riduttore di pressione gas Serie JR1000 (a singolo stadio) 316L VIM VAR acciaio inossidabile — elettrolucidato, diaframma metallo‑su‑metallo

Panoramica del prodotto e scopo
Il regolatore di pressione gas JR1000 di Jewellok è un regolatore monostadio progettato per ridurre le alte pressioni delle bombole a livelli di esercizio controllati per gas speciali aggressivi, tossici e corrosivi impiegati nella produzione di semiconduttori e fotovoltaico (es. HCl, Cl2, NH3). È destinato ad applicazioni ad altissima purezza che richiedono tenuta ermetica, basso volume interno e resistenza chimica.

Caratteristiche tecniche principali

• Metalurgia VIM VAR: Forgiato in SS 316L VAR a doppia fusione per minimizzare le inclusioni e aumentare la resistenza alla corrosione chimica e all'immersione dell'idrogeno.
• Percorsi bagnati elettrolucidati: Superfici interne elettrolucidate tipicamente <5 μin Ra per ridurre la ritenzione di umidità e l'outgassing.
• Diaframma metallico vincolato: Diaframma collegato meccanicamente al pistone per chiusura positiva in presenza di sali o particelle che potrebbero causare bloccaggi, evitando sovrapressioni a valle.
• Tenute metal‑to‑metal ermetiche: La tenuta del corpo mantiene integrità di perdita elio < 1×10-9 atm·cc/s per proteggere la linea di processo dall'ingresso di umidità e ossigeno.

Installazione e linee guida operative
Disimballare e maneggiare il regolatore in ambiente di sala pulita certificata. Installare utilizzando connessioni VCR a faccia integrata con guarnizioni metalliche nuove. Eseguire un ciclo completo di spurgo con azoto prima di introdurre fluidi corrosivi o tossici e verificare la tenuta con gas di prova adeguato. Seguire un piano di ispezione e manutenzione programmato per monitorare la stabilità di pressione e prolungare la vita utile.

Serie JR1000
Regolatore a singolo stadio progettato per applicazioni a portata bassa‑intermedia dove sono richieste compatibilità chimica e pulibilità.

Caratteristiche

• Materiale corpo: SS 316L o SS 316L VAR (VIM VAR doppia fusione)
• Tenuta con diaframma metallo‑su‑metallo vincolato
• Superfici bagnate elettrolucidate, tip. Ra < 5 μin
• Volume interno ridotto per spurghi rapidi
• Pressione d'ingresso massima: fino a 3500 psig
• Coefficiente di flusso (Cv): 0,09 e 0,15
• Portata massima (std): 30 SLPM; alta portata (HF): 120 SLPM
• Assemblaggio ad alta pulizia e imballaggio in sala pulita
• Test di tenuta all'elio individuale prima della spedizione
• Connessioni VCR a faccia integrata (usare guarnizioni metalliche nuovi)

Dati tecnici
Tenuta ermetica metallo‑su‑metallo con perdite di elio < 1×10-9 atm·cc/s; superfici bagnate elettrolucidate <5 μin Ra; opzioni Cv e curve di flusso pubblicate per il dimensionamento. Fare riferimento ai disegni dimensionali e alle curve di flusso fornite per installazione e selezione.

Specifiche tecniche

• Modello / serie: JR1000 Series (a singolo stadio)
• Materiale corpo: SS 316L o SS 316L VAR (VIM VAR, doppia fusione)
• Tenuta diaframma: diaframma metallo‑su‑metallo vincolato
• Finitura superficiale (percorsi bagnati): elettrolucidata, tip. Ra < 5 μin
• Integrità ermetica di perdita: < 1×10-9 atm·cc/s (elio)
• Pressione d'ingresso massima: fino a 3500 psig
• Coefficiente di flusso (Cv): 0,09 e 0,15
• Portata massima: standard 30 SLPM; alta portata 120 SLPM
• Volume interno: minimizzato per spurghi rapidi
• Fluidi previsti: gas speciali aggressivi, tossici e corrosivi (es. HCl, Cl2, NH3)
• Test: testato con elio; assemblaggio ad alta pulizia e imballaggio in sala pulita
• Connessioni: connessioni VCR a faccia integrata (usare guarnizioni metalliche nuove)
