Regolatore di pressione di gas DPR1

a diaframmabistadioin metallo

Introduzione

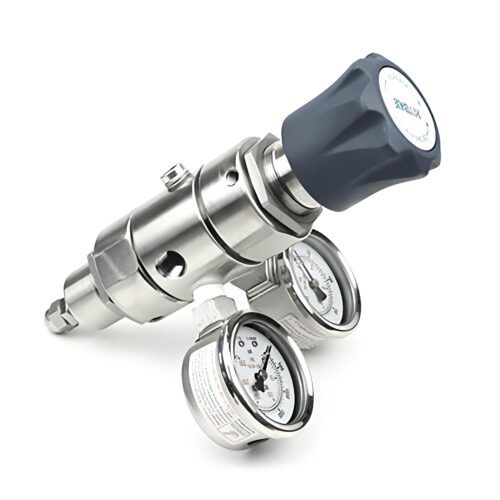

La serie DPR1 è un regolatore di pressione per bombole compatto a due stadi ad alta purezza, progettato per portate ridotte di gas tossici, infiammabili e piroforici in processi per semiconduttori e applicazioni industriali avanzate. Membrane metalliche collegate e convolute con tenuta metallo-su-metallo preservano l'integrità del gas e minimizzano la diffusione.

Caratteristiche

• Pressione massima di ingresso: 3000 psig / 207 bar
• Intervalli di pressione di uscita: 0–25 psig, 0–50 psig, 0–100 psig, 0–150 psig (0–1,7 bar, 0–3,4 bar, 0–6,9 bar, 0–10,3 bar)
• Pressione di prova di progetto: 150% del valore nominale massimo
• Perdite: interne — a tenuta di bolle; esterne — progettate per rispettare < 2 x 10-8 atm cc/sec He
• Temperatura di esercizio: -40°F a 140°F / -40°C a 60°C
• Portata: Cv = 0,05
• Coppia massima operativa: 30 in‑lb / 3,4 N·m
• Caratteristica di decadimento in ingresso: variazione 0,06 / 100 psig (0,004 / 6,9 bar)

Vantaggi

• Membrane collegate e convolute per maggiore sensibilità e precisione di controllo
• Tenuta metallo‑su‑metallo tra membrana e corpo per minimizzare la diffusione
• Design a tenuta positiva con porti di cappuccio catturati per migliorare l'integrità
• Collegamento membrana‑valvola che migliora l'affidabilità della tenuta del sedile
• Uscita stabile con variazioni di pressione in ingresso (bassa caratteristica di decadimento)

Altre opzioni

• Intervalli di uscita opzionali: 0–25 psi, 0–50 psi, 0–100 psi, 0–150 psi

Caratteristiche tecniche

• Modello / Serie: DPR1 series
• Pressione massima di ingresso: 3000 psig / 207 bar
• Intervalli di pressione di uscita: 0–25 psig (0–1,7 bar), 0–50 psig (0–3,4 bar), 0–100 psig (0–6,9 bar), 0–150 psig (0–10,3 bar)
• Pressione di prova di progetto: 150% della pressione nominale massima
• Perdite: interne — a tenuta di bolle; esterne — progettate per rispettare < 2 x 10-8 atm cc/sec He
• Intervallo di temperatura di esercizio: -40°F a 140°F / -40°C a 60°C
• Portata (Cv): 0,05
• Coppia massima operativa: 30 in‑lb / 3,4 N·m
• Caratteristica di decadimento in ingresso: variazione 0,06 / 100 psig (0,004 / 6,9 bar)
