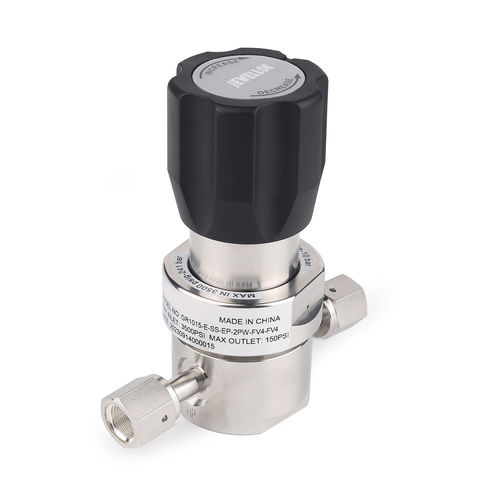

Regolatore e riduttore di pressione per gas JR1000

a diaframmamonostadioin acciaio inossidabile 316L

Panoramica
La serie JR1000 è un regolatore riduttore di pressione a singolo stadio UHP (ultra alta purezza) progettato per portate da basse a intermedie in applicazioni per semiconduttori e altri ambienti ad alta purezza. Realizzato in SS 316L con tenuta del diaframma metallo-su-metallo, riduce al minimo il volume interno morto e supporta pressioni di ingresso fino a 3500 psig.

Caratteristiche

• Materiale del corpo: SS 316L, SS 316L VAR.
• Tenuta del diaframma metallo-su-metallo per compatibilità UHP.
• Lucidatura elettrolitica interna con rugosità fino a Ra 5 μin.
• Volume interno ridotto per limitare la contaminazione e i tempi di spurgo.
• Pressione massima di ingresso: fino a 3500 psig.
• Coefficiente di flusso (Cv): 0,09 e 0,15.
• Portata massima: Standard 30 SLPM; High Flow (HF) 120 SLPM.
• Assemblaggio e imballaggio ad alta pulizia adatti per semiconduttori/servizi ad alta purezza.
• Tutte le unità vengono sottoposte a prova di tenuta all'elio prima della spedizione.

Dati tecnici
Curve di flusso, disegni dimensionali e tabelle tecniche sono forniti per prestazioni e dimensionamento (consultare le immagini e la scheda tecnica sulla pagina prodotto).

Dimensioni del prodotto
Le dimensioni in millimetri sono fornite a scopo indicativo e possono essere soggette a modifica. Verificare i disegni correnti per installazione e interfacce.

Specifiche tecniche

• Serie: JR1000
• Tipo: Regolatore riduttore di pressione a singolo stadio
• Intervallo di flusso: Basso a intermedio
• Materiale del corpo: SS 316L, SS 316L VAR
• Tenuta del diaframma: Metallo-su-metallo
• Finitura interna: Lucidatura elettrolitica (rugosità fino a Ra 5 μin)
• Volume interno: Ridotto (volume morto minimo)
• Pressione massima di ingresso: Fino a 3500 psig
• Coefficiente di flusso (Cv): 0,09 e 0,15
• Portata massima: Standard 30 SLPM; High Flow (HF) 120 SLPM
• Pulizia: Assemblaggio e imballaggio ad alta pulizia per applicazioni semiconduttori/alta purezza
• Controllo qualità: Prova di tenuta all'elio eseguita su ogni unità
