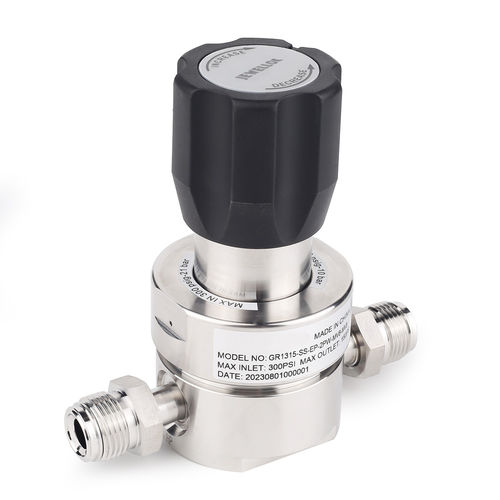

Regolatore di pressione per gas JR1300

a diaframmamonostadioin acciaio inossidabile 316L

Regolatore monostadio JR1300 Series
Portata da bassa a intermedia.

Caratteristiche

• Materiale del corpo: SS 316L, SS 316L VAR.
• Tenuta diaframma metallo su metallo.
• Lucidatura elettrolitica interna, rugosità fino a Ra 5 μin.
• Volume interno compatto.
• Pressione massima di ingresso: 600 psig.
• Coefficiente di flusso (Cv): 1.1.
• Portata massima: 1000 SLPM.
• Montaggio e imballaggio ad elevata pulizia, adatti ad applicazioni ad altissima purezza.
• Ogni prodotto è sottoposto a prova con elio prima della spedizione.

Dati tecnici
I dati tecnici e le curve di prestazione (curva di portata, coefficiente di flusso, ecc.) sono disponibili nella pagina prodotto come diagrammi e tabelle di specifiche.

Dimensioni del prodotto
Le dimensioni, in millimetri, sono fornite a titolo indicativo e sono soggette a modifiche.

Curva di portata
La curva di portata e i grafici prestazionali della serie JR1300 sono riportati nei diagrammi tecnici del prodotto.

Informazioni per l'ordine
Le immagini nella pagina prodotto mostrano le specifiche standard d'ordine e le configurazioni disponibili.

Specifiche / dettagli tecnici

• Modello / Serie: JR1300 Series
• Materiale del corpo: SS 316L, SS 316L VAR
• Tenuta del diaframma: Metallo su metallo
• Finitura superficiale: Lucidatura elettrolitica interna fino a Ra 5 μin
• Volume interno: Progetto a basso volume interno
• Pressione massima di ingresso: 600 psig
• Coefficiente di flusso (Cv): 1.1
• Portata massima: 1000 SLPM
• Assemblaggio: Montaggio e imballaggio ad elevata pulizia
• Controllo qualità: Prova con elio eseguita su ogni prodotto prima della spedizione
