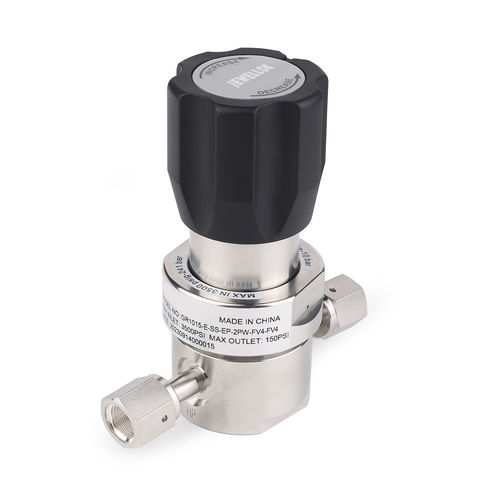

Regolatore di pressione per gas caldo JR1000

per prodotti chimicia diaframmamonostadio

Panoramica del prodotto
Soluzioni di regolazione e valvole per gas ad Ultra Alta Purezza (UHP) progettate per fabbriche di semiconduttori e linee di distribuzione gas per fotovoltaico avanzato. Progettate per funzionamento continuo in camera pulita e flussi di gas a sei‑nove di purezza.

Contesto
Valvole e regolatori UHP sono componenti essenziali nella produzione di semiconduttori e celle PV. Componenti di precisione prodotti da fornitori cinesi consolidati rispettano gli standard internazionali per la pulizia dei materiali, l'integrità delle tenute e la bassa generazione di particelle.

Specifiche tecniche e scienza dei materiali

• Metallurgia: forgiato in acciaio inox 316L a doppia fusione VIM VAR per minimizzare le inclusioni e massimizzare la resistenza chimica.
• Topologia superficiale: percorsi bagnati interni elettrolucidati a Ra < 5 μin per ridurre l'intrappolamento di particelle e agevolare il purge.
• Tenuta ermetica: membrane metallo‑su‑metallo con integrità di perdita all'elio < 1×10-9 atm·cc/s.

Vantaggi strategici sul mercato

• Protezione del rendimento: isolamento totale di gas tossici, corrosivi e piroforici (es. silano, ammoniaca) durante i processi di deposizione e incisione.
• Integrazione di sistema: connessioni VCR face‑seal standard per compatibilità con Valve Manifold Boxes (VMB), armadi gas e sistemi automatizzati.
• Efficienza di approvvigionamento: opzioni di approvvigionamento diretto per ottimizzare i costi fornendo hardware certificato per camera pulita e funzionamento 24/7.

Famiglia prodotti — JR1000 Series
JR1000 Series — regolatore di pressione a stadio singolo per applicazioni a flusso basso‑medio.

Caratteristiche

• Materiale corpo: SS 316L; opzione 316L VIM VAR disponibile.
• Tenuta a membrana metallo‑su‑metallo.
• Finitura interna elettrolucidata con Ra < 5 μin.
• Volume interno ridotto per minimizzare la ritenzione di gas.
• Pressione d'ingresso massima fino a 3500 psig.
• Coefficienti di flusso: Cv 0,09 e Cv 0,15.
• Capacità di flusso: standard 30 SLPM; opzione High Flow (HF) 120 SLPM.
• Assemblaggio ed imballaggio in camera pulita; ogni unità testata con elio prima della spedizione.

Dati tecnici principali
Sono disponibili disegni tecnici, diagrammi dimensionali e curve di flusso che descrivono layout meccanico, prestazioni e matrice d'ordinazione per la famiglia JR1000. Dimensioni in millimetri; fare riferimento alla scheda tecnica per le specifiche complete.

Dati tecnici / Specifiche

• Serie: JR1000 Series (regolatore di pressione a stadio singolo).
• Materiale corpo: acciaio inox 316L; opzione 316L VIM VAR.
• Finitura superfici bagnate: elettrolucidata, Ra < 5 μin.
• Tenuta: membrana metallo‑su‑metallo; integrità di perdita all'elio < 1×10-9 atm·cc/s.
• Classificazione pressione di ingresso: fino a 3500 psig.
• Coefficienti di flusso: Cv = 0,09 e 0,15.
• Capacità di flusso: standard 30 SLPM; opzione HF 120 SLPM.
• Connessioni: face‑seal VCR standard per integrazione in VMB e armadi gas.
• Applicazioni: fabbriche di semiconduttori, produzione fotovoltaica avanzata, laboratori e sistemi di distribuzione gas ad alta purezza.
• Test: test di perdita con elio su ogni unità; assemblaggio e imballaggio in camera pulita.
