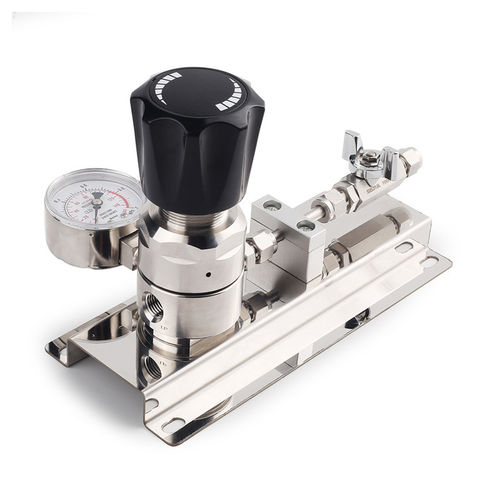

Regolatore di pressione di gas JR1300

a diaframmamonostadioin acciaio inossidabile 316L

Valvola gas ultra alta purezza Serie JR1300 Regolatore a stadio singolo — Certificato cleanroom per linee fotovoltaiche avanzate

Panoramica
L'acquisto di valvole per gas certificate cleanroom e ad ultra alta purezza è fondamentale per le linee di produzione fotovoltaica avanzate (TOPCon, HJT). Queste valvole supportano i processi di deposizione chimica da vapore (CVD) e la distribuzione di gas speciali mantenendo i percorsi fluidi privi di particelle, umidità e idrocarburi fin dall'installazione.

Vantaggi tecnici principali

• Prevenzione delle contaminazioni: Assemblaggio in cleanroom, pulizia con acqua deionizzata, asciugatura con azoto ultrapuro e confezionamento in doppia busta per rimuovere particelle, umidità ambientale e idrocarburi prima dell'installazione.
• Metallurgia avanzata: Corpo forgiato in acciaio inossidabile a doppia fusione sotto vuoto (SS316L / SS316L VAR) per ridurre il rischio di degassamento e resistere alle chimiche di processo aggressive come ammoniaca e silano.
• Volume morto ridotto: Geometria interna ottimizzata per evitare cavità di gas intrappolato, consentendo cicli di spurgo rapidi e transizioni di processo affidabili.
• Tenuta ermetica: Diaframma metallo-su-metallo con perdite di elio inferiori a 1×10-9 atm cc/sec, offrendo una barriera ermetica contro l'infiltrazione di ossigeno.

Impatto strategico sulla produzione
L'adozione di componenti certificati ad ultra alta purezza riduce gli interventi non programmati, preserva la vita dei portatori minoritari nelle celle e supporta un funzionamento continuo 24/7 per massimizzare la potenza dei moduli e ridurre il costo totale di proprietà.

Regolatore a stadio singolo Serie JR1300
Adatto ad applicazioni a portata bassa o media.

Caratteristiche

• Materiale corpo: SS 316L, SS 316L VAR.
• Tenuta a diaframma metallo-su-metallo.
• Lucidatura elettrolitica interna con finitura fino a Ra 5 μin.
• Piccolo volume interno ottimizzato per spurghi rapidi.
• Pressione massima di ingresso: 600 psig.
• Coefficiente di flusso (Cv): 1,1.
• Portata massima: 1000 SLPM.
• Processi di assemblaggio e imballaggio ad alta pulizia; ogni unità è sottoposta a prova di tenuta all'elio prima della spedizione.

Dati tecnici
Disegni del prodotto, riferimenti dimensionali, curve di flusso e tabelle d'ordine sono forniti per la Serie JR1300 (dimensioni in millimetri solo a scopo di riferimento).

Specifiche tecniche

• Assemblaggio: Assemblaggio in cleanroom, pulizia con acqua deionizzata, asciugatura con azoto ultrapuro, confezionamento in doppia busta.
• Materiale: Acciaio inossidabile a doppia fusione sotto vuoto; varianti SS316L e SS316L VAR disponibili.
• Tenuta: Diaframma metallo-su-metallo (ermetico).
• Tasso di perdita elio: < 1×10-9 atm cc/sec.
• Finitura interna: Lucidatura elettrolitica fino a Ra 5 μin sulle superfici bagnate.
• Volume interno: Ottimizzato per volume morto nullo/ molto basso per consentire spurghi rapidi.
• Pressione massima di ingresso: 600 psig.
• Coefficiente di flusso (Cv): 1,1.
• Portata massima: 1000 SLPM.
• Applicazione prevista: Deposizione chimica da vapore (CVD) e distribuzione di gas speciali per linee di produzione fotovoltaica avanzate (TOPCon, HJT).
• Collaudo: Ogni unità è testata per la tenuta all'elio prima della spedizione.
