Valvola a membrana HD

pneumaticaa regolazione di portatadi isolamento

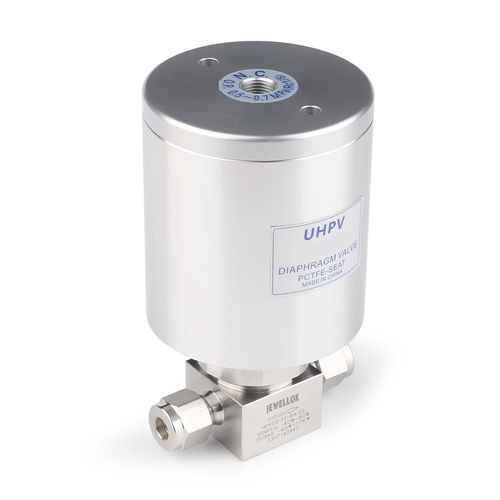

Valvola a diaframma pneumatica HD Series — acciaio inossidabile 316L, alta purezza, alta pressione per gas speciali da laboratorio

Applicazione e scopo
La valvola a diaframma pneumatica HD Series fornisce controllo automatico del flusso e isolamento nei sistemi gas di laboratorio ad alta purezza. Progettata per ambienti semiconduttori, analitici e di ricerca, gestisce gas speciali ad alta pressione (infiammabili, tossici, inerti) e si integra con i dispositivi di sicurezza per operazioni remote e ripetibili.

Caratteristiche tecniche principali

• Metallurgia per alta pressione: corpo in acciaio inox 316L VIM-VAR, pressione d'esercizio fino a 3.000 psig a seconda della configurazione.
• Finitura ad alta purezza: percorsi bagnati con finitura di precisione fino a Ra 10 μin o meno (tipicamente Ra fino a 5 μin) per minimizzare particelle e ritenzione di umidità.
• Tenuta ermetica del diaframma: diaframma metallo-su-metallo che elimina guarnizioni elastomeriche, perdita di elio inferiore a 1×10-9 atm cc/sec.
• Automazione pneumatica: disponibile normalmente chiusa (NC) o normalmente aperta (NO) con attuatore pneumatico per cicli rapidi e senza scintille.

Installazione e sicurezza
Maneggiare e installare in ambiente pulito. Utilizzare connessioni VCR face-seal o saldatura a testa con guarnizioni nuove. Fornire aria strumentale pulita e asciutta alla pressione pilota specificata. Eseguire test di tenuta con elio e spurgo con azoto prima di introdurre gas attivi.

HD SERIES
VALVOLA A DIAFRAMMA PNEUMATICA AD ALTA PRESSIONE

Caratteristiche
Corpo

• Corpo in acciaio inox 316L VIM-VAR per applicazioni a ultra-alta purezza.
• Finitura interna raggiungibile fino a Ra 5 μin; canale di flusso completamente pulibile.
• Aree di intrappolamento ridotte per facilitare lo spurgo e massimizzare la portata.

Diaframma

• Opzioni Hastelloy C-22 o superlega a base di cobalto (UNS R30003) per resistenza e corrosione.
• Design ottimizzato per lunga durata in ciclo.

Sede

• Sede PCTFE completamente contenuta resistente al rigonfiamento e alla contaminazione, migliora la tenuta all'elio e riduce la generazione di particelle.
• Assemblaggio e imballaggio ad alta pulizia adatti ai requisiti del settore dei semiconduttori.
• Ogni unità è testata con elio prima della spedizione.

Dati tecnici
Le dimensioni in millimetri sono indicative e possono variare in base alla configurazione.

Informazioni per l'ordine
Le opzioni standard includono attuatori pneumatici NC/NO, connessioni VCR face-seal o saldatura a testa, e scelte di materiali per diaframma/sede. Vedere le tabelle d'ordine nella pagina prodotto.

Specifiche tecniche

• Materiale del corpo: acciaio inossidabile 316L (VIM-VAR)
• Pressione massima di esercizio: fino a 3.000 psig (vedere tabelle prodotto per configurazioni specifiche)
• Finitura interna: fino a Ra 5 μin (tipicamente Ra ≤ 10 μin per i percorsi bagnati)
• Tenuta: perdita di elio < 1×10-9 atm cc/sec (diaframma metallo-su-metallo)
• Materiali del diaframma: Hastelloy C-22 o superlega a base di cobalto (UNS R30003)
• Materiale della sede: PCTFE completamente contenuta
• Azionamento: attuatore pneumatico; disponibile NC (Normally Closed) o NO (Normally Open)
• Connessioni: VCR face-seal integrato o saldatura a testa
• Pulizia: assemblaggio e imballaggio ad alta pulizia; test con elio su ogni unità
• Applicazioni: gas speciali da laboratorio, sistemi di gas per semiconduttori e analisi, cromatografia a gas, istituti di ricerca
