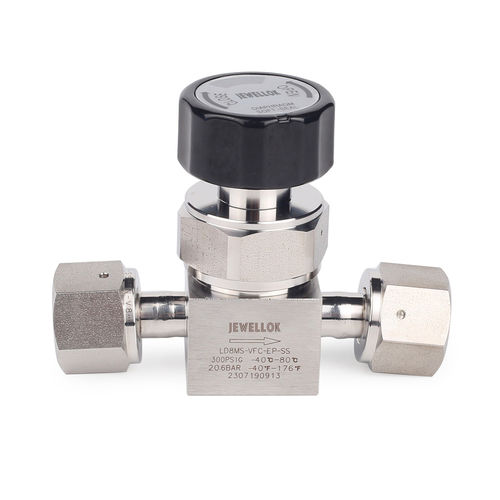

Valvola a membrana LD

manualedi regolazionedi regolazione di portata

LD SERIES
VALVOLA A DIAFRAMMA MANUALE A BASSA PRESSIONE
Panoramica
Valvola a diaframma manuale a bassa pressione progettata per il controllo di gas ad alta purezza e ultra alta purezza nei processi per semiconduttori, laboratori e applicazioni industriali. Applicazioni tipiche: distribuzione gas, spurgo e campionamento in cui sono richiesti basso intrappolamento e bassa generazione di particelle.

Corpo

• Corpo in acciaio inossidabile 316L VIM-VAR per applicazioni ad altissima purezza.
• Rugosità interna fino a Ra 5 μin, consentendo la pulizia completa del canale di flusso.
• Progetto che minimizza le aree di intrappolamento, facilita lo spurgo e massimizza la capacità di flusso.

Diaframma

• Materiali del diaframma: Hastelloy C-22 o superleghe a base di cobalto (UNS R30003) per resistenza meccanica e alla corrosione.
• Progetto ottimizzato per lunga durata in ciclo.

Sede

• Sede completamente contenuta in PCTFE che offre resistenza al rigonfiamento e alla contaminazione.
• Prestazioni migliorate nei test di tenuta all'elio, minima generazione di particelle e lunga durata in ciclo.
• Montaggio e confezionamento ad alta pulizia adatti all'industria dei semiconduttori e ai gas ad alta purezza.
• Tutte le unità sono sottoposte a test di tenuta all'elio prima della spedizione.

Dati tecnici
I disegni tecnici e i dati sono forniti come immagini nella pagina prodotto, inclusi disegni dimensionali e illustrazioni del canale di flusso.

Dimensioni del prodotto
Le dimensioni (in millimetri) sono fornite a titolo indicativo e possono essere soggette a modifica; consultare i disegni per le dimensioni dettagliate.

Forma del canale di flusso
Il canale di flusso e la geometria interna sono mostrati nelle immagini del prodotto per illustrare il percorso a basso intrappolamento e ad alta purezza.

Informazioni per l'ordine
Le immagini nella pagina prodotto mostrano le specifiche di ordinazione standard; sono disponibili altre specifiche e modelli.

Specifiche tecniche

• Serie: LD SERIES (valvola a diaframma manuale a bassa pressione).
• Materiale del corpo: acciaio inossidabile 316L VIM-VAR.
• Rugosità interna: può raggiungere Ra 5 μin.
• Opzioni materiale diaframma: Hastelloy C-22 o superleghe a base di cobalto (UNS R30003).
• Sede: progetto di sede PCTFE completamente contenuto.
• Prestazioni: progettata per ridurre le aree di intrappolamento, facilitare lo spurgo e massimizzare la capacità di flusso.
• Pulizia: montaggio e confezionamento ad alta pulizia adatti ad applicazioni semiconduttori/gas ad alta purezza.
• Controllo qualità: test di tenuta all'elio eseguiti su ogni prodotto.
• Documentazione: disegni dimensionali e illustrazioni del canale di flusso forniti come immagini nella pagina prodotto.
