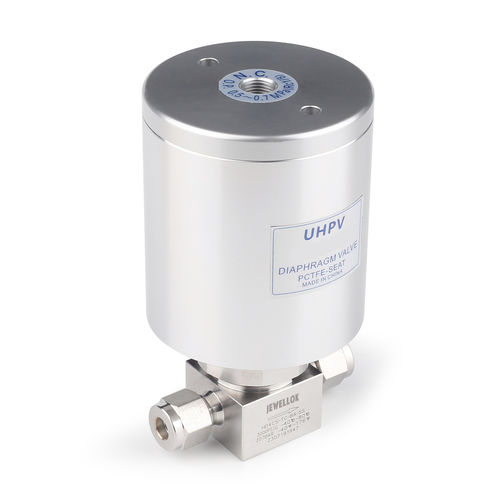

Valvola a diaframma HD

pneumaticadi scaricodi controllo

Panoramica

• Valvola a membrana pneumatica HD SERIES ad alta pressione progettata per applicazioni ad ultra‑purezza, adatta per semiconduttori, laboratori e altre industrie ad alta tecnologia.

Caratteristiche

• Progetto per ultra‑purezza che minimizza le aree di contaminazione e accumulo.
• Canale di flusso ottimizzato per pulizia e spurgo completi e per massimizzare la portata.
• Assemblaggio e imballaggio ad alta pulizia idonei per l'industria dei semiconduttori.
• Ogni prodotto viene sottoposto a prova di tenuta con elio prima della spedizione.

Corpo

• Materiale: acciaio inossidabile 316L VIM-VAR per applicazioni ad ultra‑purezza.
• La rugosità della superficie interna può raggiungere Ra 5 μin, consentendo la completa pulibilità del canale di flusso.
• Il design minimizza le aree di accumulo, facilita lo spurgo e massimizza la capacità di flusso.

Diaframma

• Opzioni di materiale: Hastelloy C-22 o superlega a base di cobalto (UNS R30003) per resistenza meccanica e alla corrosione.
• Design ottimizzato per lunga durata ciclica.

Sede

• Sede completamente contenuta in PCTFE che offre eccellente resistenza al rigonfiamento e alla contaminazione.
• Prestazioni migliorate nei test di tenuta all'elio e minima generazione di particelle.
• Progettata per lunga durata ciclica.

Dati tecnici
Diagrammi tecnici e disegni dimensionali sono disponibili nella pagina prodotto. Le dimensioni sono espresse in millimetri a titolo indicativo e possono essere soggette a modifiche.

Dimensioni del prodotto
Le dimensioni, in millimetri, sono fornite a titolo indicativo e possono essere soggette a modifica.

Informazioni per l'ordine
Vengono presentate le specifiche standard d'ordine e le opzioni modello (i dettagli d'ordine sono forniti nella documentazione prodotto e nelle immagini sulla pagina prodotto).

Caratteristiche / specifiche tecniche

• Serie: HD SERIES
• Materiale del corpo: acciaio inossidabile 316L VIM-VAR
• Rugosità interna: fino a Ra 5 μin
• Materiali del diaframma: Hastelloy C-22 o superlega a base di cobalto (UNS R30003)
• Materiale/progettazione della sede: sede completamente contenuta in PCTFE
• Pulizia: assemblaggio e imballaggio ad alta pulizia per applicazioni nei semiconduttori
• Test: prova di tenuta con elio eseguita su ogni unità
• Applicazioni: semiconduttori, gas speciali da laboratorio, distribuzione gas industriale e altri sistemi di gas ad alta purezza
