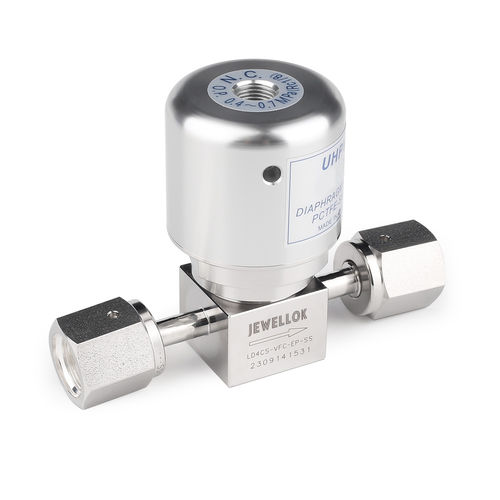

Valvola a membrana

pneumaticadi regolazioneper gas

Valvola a diaframma per ultra alta purezza
VALVOLA A DIAFRAMMA PNEUMATICA A TENUTA PER BASSA PRESSIONE

Caratteristiche
Corpo

• Corpo in acciaio inossidabile 316L VIM‑VAR per applicazioni ad ultra alta purezza.
• La rugosità della superficie interna può raggiungere Ra 5 µin; il canale di flusso può essere completamente pulito.
• Progettazione che minimizza le aree di intrappolamento, facilita lo spurgo e massimizza la capacità di flusso.

Diaframma

• Materiale Hastelloy C‑22 o superleghe a base di cobalto (UNS R30003) per resistenza meccanica e alla corrosione.
• Progetto ottimizzato per lunga vita in ciclo.

Sede

• Progettazione della sede completamente contenuta in PCTFE che offre eccellente resistenza al rigonfiamento e alla contaminazione.
• Prestazioni migliorate nei test di tenuta all'elio.
• Generazione minima di particelle e lunga durata in ciclo.

Attributi aggiuntivi del prodotto

• Assemblaggio e imballaggio in condizioni di alta pulizia, idonei per l'industria dei semiconduttori ad alta purezza.
• Ogni prodotto viene sottoposto a test all'elio prima della spedizione dalla fabbrica.

Dati tecnici
Illustrazioni tecniche e disegni dimensionali sono forniti a scopo di riferimento (le dimensioni in millimetri sono indicative e possono essere soggette a modifiche).

Dimensioni del prodotto
Le dimensioni mostrate nei disegni variano in base al modello; consultare le specifiche d'ordine o i disegni del prodotto per le dimensioni esatte.

Forma del canale di flusso
La geometria del canale di flusso è ottimizzata per minimizzare le aree di intrappolamento e massimizzare la capacità di flusso; fare riferimento alle illustrazioni del canale per i dettagli.

Informazioni per l'ordine
Sono fornite specifiche standard di ordinazione e illustrazioni dei modelli. Specifiche e modelli personalizzati sono disponibili come indicato nelle informazioni per l'ordine.
