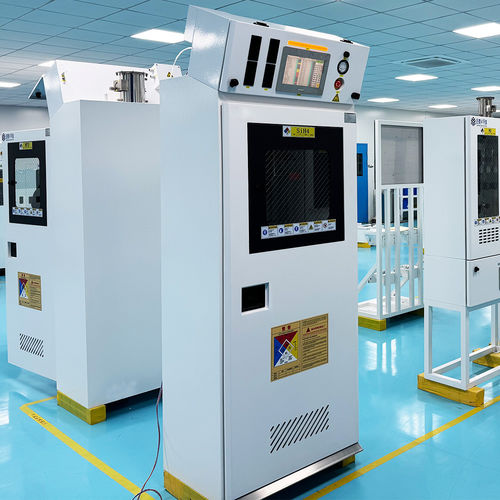

Armadio di stoccaggio e di distribuzione JW-300-BSGS

a pavimentocon sportello trasparentecon 1 sportello

Panoramica del prodotto
Jewellok è specializzata in armadi gas completamente automatici e semi-automatici GC, armadi BSGS, VMB, TMA, armadi per il trattamento dei gas di scarico (scrubber), armadi di distribuzione gas, VDB e VDP adatti a gas speciali come SiH4, NF3, NH3, N2O e HCl.

Applicazione
I sistemi Bulk Specialty Gas (BSGS) sono essenziali per fornire gas speciali ad alta purezza in settori quali la produzione di semiconduttori, farmaceutico e la lavorazione chimica. Questi sistemi garantiscono la fornitura sicura, efficiente e priva di contaminazioni fino al punto d’uso tramite armadi dedicati e apparecchiature di trattamento degli scarichi.

Armadi gas
Gli armadi gas sono involucri progettati per immagazzinare e erogare gas speciali ad alta purezza utilizzati in processi sensibili. Le caratteristiche principali includono valvole di intercettazione automatiche, sensori di perdita, sistemi di ventilazione, materiali di alta qualità (ad esempio acciaio inossidabile), filtrazione avanzata per prevenire la contaminazione e sistemi di controllo automatici che monitorano pressione, portata e purezza. Gli armadi integrano dispositivi di sicurezza come porte antideflagranti e oblò di osservazione, allarmi di perdita, interruzione remota, allarme di pressione negativa, spurgo automatico e commutazione della ventilazione.

Armadi per il trattamento dei gas di scarico (scrubber)
Gli armadi per il trattamento dei gas di scarico gestiscono i gas esausti provenienti dai BSGS, neutralizzando o rimuovendo sottoprodotti tossici, corrosivi o dannosi per l’ambiente prima del rilascio. Gli scrubber umidi utilizzano soluzioni liquide per catturare e neutralizzare gas acidi o reattivi. Gli scrubber secchi impiegano supporti chimici per adsorbire o reagire con composti pericolosi. I progetti avanzati impiegano monitoraggio in tempo reale per ottimizzare l’efficienza e agevolare la conformità normativa ambientale.

Interazione del sistema
Gli armadi BSGS e gli armadi di trattamento dei gas di scarico operano congiuntamente per erogare gas ad alta purezza in modo sicuro e sostenibile. Monitoraggio e controllo integrati assicurano efficienza operativa, sicurezza e conformità ambientale in applicazioni industriali critiche.

Dati tecnici
Model: JW-300-BSGS
Specifiche: W800×D633×H2172
Dimensione armadio gas: Alimentazione controllo: 220VAC, 50Hz, 500W; alimentazione riscaldamento: 220VAC, 50Hz, 1–6KW (se installata)
Connessioni armadio di controllo: PN2, 1/4" MVCJ
Connessione purge: HPN2, 1/4" MVCJ
Connessione di mantenimento alta pressione: GN2, 1/4" MVCJ
Connessione vuoto: 1/2" MVCJ
Scarico VENT: azionamento CDA, 1/4" SWG
Capacità sorgente aria pneumatica: OD 150MM; silano 810 m3/hr; altri gas 204 m3/hr
Ventilazione e caratteristiche di sicurezza: commutazione e spurgo automatici, armadio anti-abbandono e anti-esplosione, porta autobloccante a prova di esplosione, oblò di osservazione a prova di esplosione, allarme perdite, interruzione remota, allarme pressione negativa
Interfaccia operatore: touchscreen a colori 10 pollici

Opzionale

• Rilevatore di fiamma UV/IR
• Cylinder Shutboy
• Riscaldamento pannello
• Modulo comunicazione Ethernet
• Bilancia di pesatura
• Interruttore di flusso eccessivo

Specifiche tecniche

• Model: JW-300-BSGS
• Dimensioni esterne armadio: W800 × D633 × H2172
• Alimentazione controllo: 220VAC, 50Hz, 500W
• Alimentazione riscaldamento (se montata): 220VAC, 50Hz, 1–6KW
• Connessioni armadio di controllo: PN2, 1/4" MVCJ
• Connessione purge: HPN2, 1/4" MVCJ
• Connessione di mantenimento alta pressione: GN2, 1/4" MVCJ
• Connessione vuoto: 1/2" MVCJ
• Scarico VENT: azionamento CDA, 1/4" SWG
• Capacità sorgente aria pneumatica: OD 150MM; silano 810 m3/hr; altri gas 204 m3/hr
• Ventilazione e sicurezza: commutazione e spurgo automatici, porte e oblò a prova di esplosione, allarme perdite, interruzione remota, allarme di pressione negativa
• Interfaccia operatore: touchscreen a colori 10 pollici
• Gasi tipicamente compatibili: SiH4, NF3, NH3, N2O, HCl e altri gas di processo speciali
