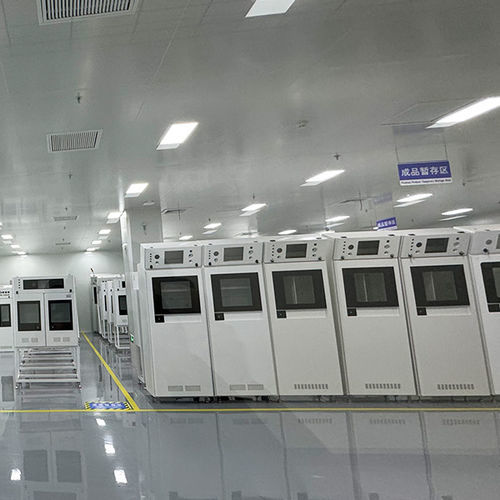

Sistema di stoccaggio di gas ad alta pressione JW-300-GR

Armadio di stoccaggio e regolazione pressione per gas ad alta purezza JW-300-GR per l'industria dei semiconduttori
Nella produzione di semiconduttori, lo stoccaggio sicuro e la fornitura precisa di gas speciali ad alta purezza e alta pressione sono fondamentali per la stabilità dei processi e la sicurezza. Il sistema JW-300-GR unisce armadi per lo stoccaggio delle bombole e un armadio per la regolazione della pressione, progettati per ambienti in camera bianca e per gli standard di sicurezza industriale.

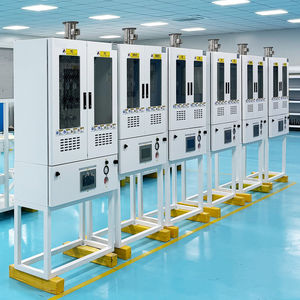

Armadi di stoccaggio per bombole di gas
Progettati per gas speciali come azoto, argon e idrogeno, gli armadi offrono un alloggiamento sicuro che protegge le bombole da rischi esterni e limita gli accessi non autorizzati. Realizzati con materiali resistenti alla corrosione, gli armadi includono ventilazione forzata per evitare l'accumulo di gas, componenti resistenti al fuoco e sistemi di chiusura. L'organizzazione interna e l'etichettatura chiara consentono rapida identificazione e sostituzione in ambienti di produzione ad alta intensità.

Armadi di regolazione pressione gas
L'armadio di regolazione ospita regolatori, valvole di isolamento e strumenti di monitoraggio per fornire gas alla pressione controllata richiesta dagli strumenti. Sensori integrati e logiche di allarme rilevano perdite o deviazioni di pressione e attivano risposte di sicurezza. Componenti e tenute sono selezionati per la compatibilità con la camera bianca per prevenire la contaminazione delle linee di gas ad alta purezza. Le opzioni di controllo automatico e monitoraggio remoto riducono i tempi di fermo e migliorano la tracciabilità.

Panoramica
Insieme, gli armadi di stoccaggio e regolazione assicurano contenimento sicuro e fornitura accurata di gas speciali, supportando i requisiti di precisione e conformità normativa nella produzione di semiconduttori.

Dati tecnici
Model: JW-300-GR
Specification: Single bottle/double bottle
Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
Control cabinet power supply: Control power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
Purge: PN2,1/4” MVCJ
High pressure holding: HPN2,1/4” MVCJ
Vacuum: GN2.1/4” MVCJ
VENT drain pipe: 1/2” MVCJ
Pneumatic air source: CDA driver, 1/4″ SWG
Operation interface: 7″ color touch screen/buttons

Opzionale

• Bilancia di pesata
• Riscaldamento pannello
• Interruttore di flusso eccessivo
• Modulo di comunicazione Ethernet
• CGA Guarder

Caratteristiche / specifiche tecniche

• Model: JW-300-GR
• Specification: Single bottle/double bottle
• Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
• Control cabinet power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
• Purge: PN2, 1/4” MVCJ
• High pressure holding: HPN2, 1/4” MVCJ
• Vacuum: GN2, 1/4” MVCJ
• VENT drain pipe: 1/2” MVCJ
• Pneumatic air source: CDA driver, 1/4″ SWG
• Operation interface: 7″ color touch screen / buttons
• Optional features: Bilancia di pesata; Riscaldamento pannello; Interruttore di flusso eccessivo; Modulo comunicazione Ethernet; CGA Guarder
