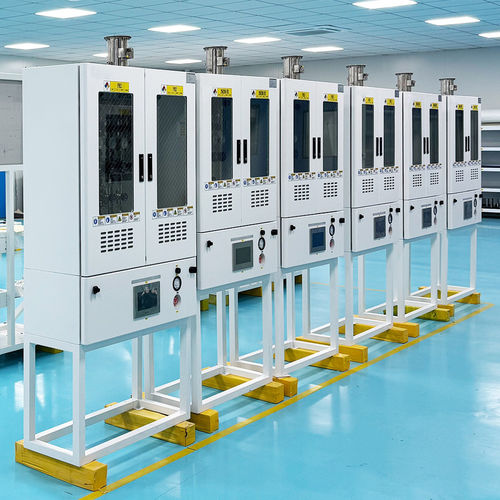

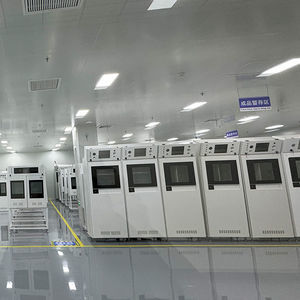

Sistema di distribuzione di gas JW-200-VMB

di aria compressaper applicazioni industriali

Box collettore valvole e armadio/pannello gas (VMB/VMP)

Panoramica
I VMB (box collettore valvole) e i VMP (pannelli collettori) sono moduli per la distribuzione controllata di gas ad alta purezza e gas speciali in ambienti industriali. Suddividono una singola sorgente di gas in più uscite (tipicamente 4–8) e sono progettati per un funzionamento e una manutenzione sicuri nella gestione di gas pericolosi, reattivi o ad altissima purezza in fabbriche di semiconduttori, laboratori e sistemi di fornitura gas speciali.

Caratteristiche e applicazioni

• Configurazioni: armadio chiuso per gas pericolosi/reattivi o pannello aperto per gas inerti.
• Opzioni di controllo: dalle postazioni manuali all'integrazione PLC completamente automatizzata.
• Sistemi di sicurezza: vent/purge, generazione del vuoto, rilevamento UV/IR, monitor gas tossici, valvole di arresto di emergenza, armadi e porte a prova di esplosione.
• Progettazione ad alta purezza: collettori saldati orbitalmente, involucri purgeabili e materiali compatibili con gas per semiconduttori.
• Armadi specializzati: armadi TMA per gas piroforici/altamente reattivi con sprinkler, rilevamento perdite ed estrazione dedicata.
• Armadi per trattamento gas di scarico (scrubber): depurazione chimica e filtrazione per neutralizzare sottoprodotti pericolosi e garantire la conformità ambientale.
• Casi d'uso tipici: fabbriche di semiconduttori, fornitura bulk di gas speciali, deposizione a strati atomici (ALD), laboratori di ricerca.

Dati tecnici
Modello: JW-200-VMB, JW-100-VMB
Specifiche: 4S / 6S / 8S
Dimensioni armadio speciale: W870×D340×H1680
Alimentazione quadro di controllo: 220VAC, 50Hz, 500W
Alimentazione riscaldamento: 220VAC, 50Hz, 1–6kW
Purge: PN2, 1/4” MVCJ
Vuoto: GN2, 1/4” MVCJ
Tubo di scarico VENT: 1/2” MVCJ
Sorgente aria pneumatico: CDA driver, 1/4" SWG
Ventilazione armadio: OD 100mm, 70 m3/hr
Dotazione standard: armadio antideflagrante, porta autobloccante antideflagrante, finestra di osservazione antideflagrante, interruzione remota
Interfaccia operatore: display touch a colori 7"

Opzionale

• Sensoristica UV/IR
• Riscaldamento pannello
• Modulo di comunicazione Ethernet
• Interruttore ad alta temperatura
• Rilevatore di fumo

Gas supportati (esempi)
SiH4, NF3, NH3, N2O, HCl (la selezione dipende dalla configurazione dell'armadio e dai materiali bagnati)

Specifiche tecniche

• Brand: Jewellok
• Modelli: JW-200-VMB, JW-100-VMB
• Numero di uscite / sticks: 4S / 6S / 8S
• Dimensione armadio speciale: W870×D340×H1680
• Alimentazione quadro controllo: 220VAC, 50Hz, 500W
• Alimentazione riscaldamento: 220VAC, 50Hz, 1–6kW
• Sistema di purge: PN2, 1/4” MVCJ
• Sistema di vuoto: GN2, 1/4” MVCJ
• Tubo di scarico VENT: 1/2” MVCJ
• Sorgente aria pneumatico: CDA driver, 1/4" SWG
• Ventilazione armadio: OD 100mm, 70 m3/hr
• Dotazione standard: armadio antideflagrante, porta autobloccante antideflagrante, finestra di osservazione antideflagrante, interruzione remota
• Interfaccia operatore: display touch a colori 7"
• Opzioni disponibili: rilevamento UV/IR, riscaldamento pannello, modulo Ethernet, interruttore alta temperatura, rilevatore di fumo
• Applicazioni tipiche: distribuzione gas ad alta purezza, armadi TMA per gas reattivi/piroforici, sistemi BSGS ad alto flusso e trattamento gas di scarico
