Manifold multicanale JW-300-CCB

in PPper elettovalvolaper applicazioni pneumatiche

Panoramica

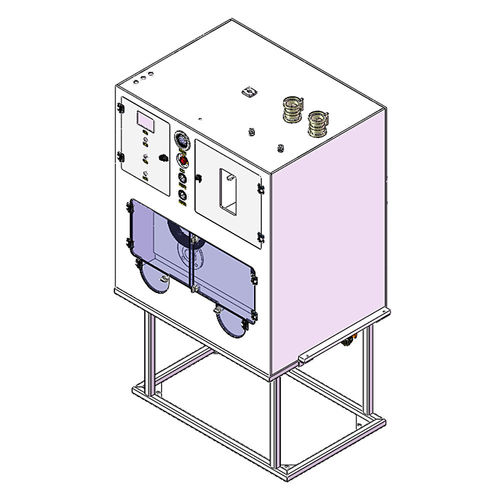

Il quadro collettore di valvole e scatola di controllo JW-300-CCB di Clean Connection è progettato per campionamento, distribuzione e controllo nei sistemi di acqua ultrapura (UPW) e gas puliti (CDA, N2). L'unità unisce un involucro in PP a tubazioni interne e componenti valvolari in PFA per la compatibilità chimica in ambienti controllati.

Dati tecnici

• Modello: JW-300-CCB
• Dimensioni fisiche: 2S: W856 × D790 × H1865 mm; 4S: W1050 × D790 × H1865 mm (personalizzabile)
• Alimentazione quadro di controllo: 220 VAC, 50 Hz, 25 W con protezione contro le perdite
• Mezzo di purge: PN2, raccordi SS316 1/2" SWG
• Connessione acqua ultrapura: UPW, flangia JIS 16A
• Aria compressa: CDA, raccordi SS316 1/2" SWG
• Uscita di scarico: Drenaggio, innesto di fusione PP DN20
• Ventilazione quadro: OD 100 mm, 150 m³/h

Costruzione e caratteristiche standard

• Involucro esterno in PP con finestra di osservazione in PVC trasparente
• Tubazioni interne e componenti valvolari in PFA compatibili UPW
• Soffiaggio con azoto per protezione delle linee
• Funzione di mantenimento della pressione della linea prima del campionamento/riempimento
• Allarme di perdita e allarme di pressione negativa

Opzioni

• Lettore di codici a barre
• Schermo tattile a colori
• Filtri per CDA e N2
• Punto di campionamento acqua ultrapura

Applicazioni e personalizzazione

• Integrazione in reti UPW per semiconduttori, farmaceutico e laboratori
• Dimensioni e raccordi personalizzabili in base alle specifiche del sito
• Contattare Clean Connection per configurazione, installazione e supporto alla validazione
