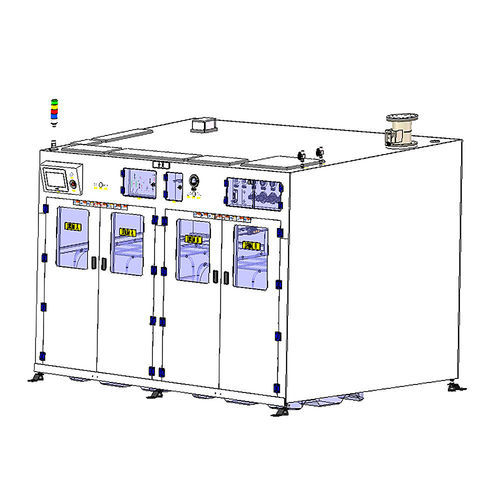

Scrubber a estrazione umida JW series

tossicodi elevata efficacia

Cabina di trattamento gas di scarico Cabina di trattamento gas di scarico Sistema di depurazione gas di scarico Filtro termico Scatola di combustione Sistema di depurazione/abbattimento gas
Jewellok fornisce apparecchiature per il controllo dei fluidi per sistemi di gasdotti da laboratorio, sistemi di gasdotti industriali, sistemi di gasdotti elettronici speciali, sistemi di fornitura di gasdotti alla rinfusa e sistemi di monitoraggio e allarme gas. I prodotti includono valvole di regolazione ad alta pressione, valvole a membrana di riduzione dell'alta pressione, valvole a membrana a bassa pressione, valvole a sfera, valvole a spillo, valvole di ritegno, valvole stabilizzatrici di pressione, valvole deviatrici, valvole di troppo pieno e di sicurezza, valvole a soffietto, rompifiamma, filtri, collettori per valvole gas speciali, armadi per gas speciali e accessori per la distribuzione e purificazione dei gas.

Descrizione del prodotto
Una cabina di abbattimento gas (depuratore o sistema di abbattimento gas) è progettata per il trattamento e la neutralizzazione dei gas pericolosi prima del rilascio nell'ambiente, garantendo il rispetto delle normative ambientali e migliorando la sicurezza sul lavoro mitigando le emissioni tossiche. La cabina di lavaggio dei gas gestisce i gas di scarico provenienti da processi produttivi (es. produzione di semiconduttori o impianti chimici) utilizzando processi chimici e fisici per rimuovere sostanze nocive tramite acqua o soluzioni chimiche che assorbono o neutralizzano componenti acidi o tossici; possono essere presenti letti impaccati o torri di spruzzatura per massimizzare il contatto tra gas e soluzione di lavaggio.

La cabina di trattamento dei gas di coda si occupa del trattamento dei gas residui (gas di coda) integrandosi spesso con scrubber primari per ridurre ulteriormente emissioni di composti organici volatili (COV) o altri inquinanti; tecnologie come ossidazione catalitica o adsorbimento vengono impiegate per abbattere o catturare contaminanti rimanenti. Il sistema di depurazione dei gas di scarico cattura i gas rilasciati dai sistemi di ventilazione, filtrando e trattando i gas di scarico per impedire la fuoriuscita di sostanze nocive nell'atmosfera.

Il sistema Heat-Filter Burn Box combina trattamento termico e filtrazione: i gas tossici vengono inceneriti ad alte temperature per scomporli in composti meno nocivi, seguiti da filtrazione per rimuovere il particolato; questo è efficace per flussi di gas complessi che richiedono un abbattimento efficace. Manutenzione e monitoraggio regolari sono essenziali per prestazioni ottimali.

Dati tecnici
Modello: Modello JW-200L-CDM, modello JW-1000L-CDM
Dimensioni speciali dell'armadio del gas: W2200*D1500*H2000 (double drums) / W2990*D2100*H2000 (double drums)
Alimentazione elettrica del quadro elettrico: 220 V CA, 50 Hz, 0.5-3 kW, protezione dalle perdite
Purga: PN2, SS316 1/2″ SWG
Acqua ultra pura: UPW, legame JIS 16A
Aria compressa: CDA, SS316 1/2″ SWG
Scarico rifiuti: Scarico, PP DN20 Giunto a fusione / Scarico, PP DN25 Giunto a fusione
Equipaggiamento standard: Guscio in PP + finestra di osservazione in PVC trasparente + valvola interna per tubi in PFA, spurgo dell'azoto, campionamento, alimentazione completamente automatica dell'acido, commutazione automatica dei barili sinistro e destro. Il corpo della pompa ha due usi e un backup. Può commutare automaticamente l'operazione di alimentazione del liquido in base al livello del liquido nel barile. Il touch screen può visualizzare lo stato di funzionamento di ciascuna valvola e lo stato di alimentazione del liquido della conduttura. Interrompere automaticamente l'alimentazione del fluido, avviso tempestivo e allarme dello stato operativo di ciascuna parte del sistema, autocontrollo e conferma di più sicurezze, sistema semplice e supporta più lingue, supporta più ingressi di segnale, scanner di codici, filtro ad alta efficienza, sensore porta opzionale

Accessori / opzioni (menzionati)

• Pannello di controllo manuale di emergenza
• Filtro ad alta efficienza
• Sensore porta

Note applicative
Jewellok produce cabine per gas GC completamente automatiche e semiautomatiche, cabine per gas BSGS, cabine VMB, cabine TMA, cabine per il trattamento dei gas di coda (scrubber), cabine per la distribuzione del gas e altre varianti, adatte per gas quali SiH4, NF3, NH3, N2O e HCl. Questi prodotti sono pensati per utilizzi in semiconduttori, impianti chimici e altri ambienti industriali con necessità di gestione e abbattimento di gas pericolosi.

Caratteristiche / specifiche tecniche

• Modelli disponibili: JW-200L-CDM, JW-1000L-CDM
• Dimensioni principali: W2200*D1500*H2000 o W2990*D2100*H2000 (double drums)
• Alimentazione: 220 V CA, 50 Hz, potenza 0.5-3 kW
• Materiali e connessioni: SS316 per purge e aria compressa (1/2" SWG), PP per scarichi
• Acqua ultra pura: UPW con attacco JIS 16A
• Sistemi di sicurezza e controllo: commutazione automatica barili, touch screen per monitoraggio, allarmi e interruzione automatica dell'alimentazione del fluido
• Funzionalità di automazione: alimentazione automatica dell'acido, campionamento, supporto più lingue e ingressi di segnale
• Opzioni: pannello di emergenza, filtro HEPA/alta efficienza, sensore porta, scanner di codici
• Applicazioni tipiche: semiconduttori, impianti chimici, laboratori e processi con gas tossici (es. SiH4, NF3, NH3, N2O, HCl)
