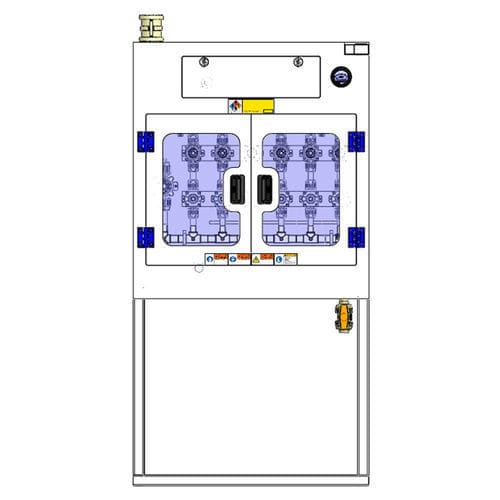

Armadio a pavimento JW series

per gas

Dati tecnici
Modello: Modello JW-200-VMB-C, JW-100-VMB-C
Dimensione fisica: 4S: L650*P275*H1750, 6S: L850*P275*H1750, 8S: L1050*P275*H1750. Può essere personalizzato appositamente in base alle esigenze dell'utente.
Alimentazione elettrica del quadro elettrico: La parte di controllo elettronico VMB da 24 V può essere collegata al sistema di controllo centrale della fabbrica.
Aria compressa: CDA, attacco rapido da 1/4"
Scarico rifiuti: Scarico, PP DN20 Presa a fusione
Ventilazione dell'armadio: Diametro esterno 50 mm, 85 m³/ora
Equipaggiamento standard: Guscio in PP + finestra di osservazione in PVC trasparente + componenti della valvola del tubo interno in PFA, allarme perdite

Opzionale

• UPW
• EMO
• Istruzioni per l'uso
• Monitoraggio della pressione di scarico
• Sensore porta

Note
Prodotto configurabile ad alta purezza per applicazioni di erogazione e controllo gas; progettato per integrazione con sistemi di controllo centrali e per utilizzi in ambiente di laboratorio/industriale ad alta purezza.

Caratteristiche / specificazioni tecniche

• Modelli disponibili: JW-200-VMB-C, JW-100-VMB-C
• Struttura: Guscio in PP con finestra di osservazione in PVC trasparente
• Componenti a contatto con il fluido: parti interne della valvola in PFA
• Dimensioni modulari: 4S, 6S, 8S (specifiche L*P*H indicate sopra) e possibilità di personalizzazione
• Alimentazione controllo elettronico: 24 V, compatibile con sistemi di controllo centrale di fabbrica
• Aria compressa richiesta: CDA con attacco rapido 1/4"
• Sistema di scarico: PP DN20 con presa a fusione
• Ventilazione cabinet: ø esterno 50 mm, portata 85 m³/ora
• Sicurezza e monitoraggio: allarme perdite integrato; opzioni aggiuntive per monitoraggio pressione di scarico, sensore porta e funzioni EMO
• Opzioni accessorie: UPW, EMO, manualistica
