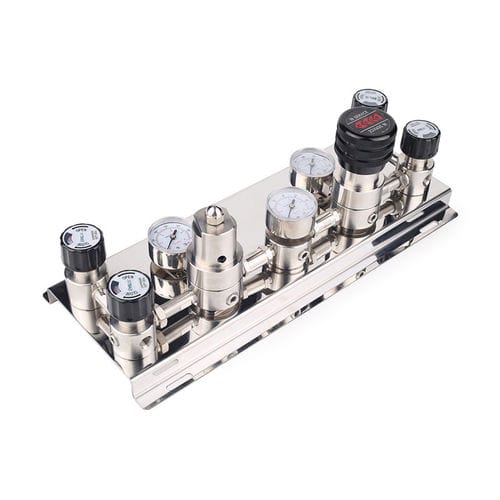

Manifold multicanale JW-200

in acciaio inox 316per gasper apparecchi medici

Panoramica Il collettore di commutazione automatica gas JW-200 garantisce fornitura continua commutando automaticamente tra banchi di bombole o sorgenti quando la fornitura primaria si esaurisce. Indicata per laboratori, processi industriali e applicazioni analitiche/medicali che richiedono gas ad alta purezza. Il sistema include corpo collettore, regolatori di pressione, valvole, sensori e moduli opzionali di spurgo/allarme o display.

Dettagli del prodotto

• Luogo di origine: Guangdong, Cina (continentale)
• Marca: Jewellok
• Certificazione: CE; ISO9001:2008
• Numero modello: JW-200
• Quantità minima d'ordine: 1-9 pezzi
• Prezzo: Trattabile

Caratteristiche principali

• Serie JW-200 in acciaio inox (316L) ad alta pressione per commutazione gas, adatta a gas ad alta purezza (O2, N2, Ar, He, H2, CO2, ecc.).
• Pressione massima di ingresso fino a 20,7 MPa (3000 psi).
• Commutazione automatica per garantire fornitura continua da bombole vuote a piene.
• Funzione di spurgo integrata per la valvola a diaframma e percorsi di spurgo configurabili.
• Normalmente fornito con tre regolatori serie Jewellok; supporta regolatori alternativi.
• Connessioni bombola configurabili (es.: 1*1, 2*2, 3*, 4*4) per adattarsi all'installazione.
• Progettazione resistente alla corrosione e assemblaggio in officina pulita per analisi di laboratorio e gas ad alta purezza.

Specifiche (sintesi) Pressione massima di ingresso: 3000 psig
Intervalli di pressione in uscita: 0~25, 0~50, 0~100, 0~250 psig (varie gamme disponibili)
Temperatura di lavoro: -40 ~ +74 °C (-40°F a 165°F)
Gas applicabili: Gas ad alta purezza, gas standard, gas corrosivi a seconda della configurazione
Certificato: ISO9001:2008; CE
Materiale corpo: SS316, ottone nichelato (a seconda della serie)
Garanzia: 1 anno
Unità di vendita: Singolo articolo
Dimensioni confezione: 36 x 15 x 26 cm
Peso lordo unitario: 7,87 kg
Tipo imballo: Scatola PP + cartone da esportazione

Descrizione del prodotto Serie JW-200 collettore di commutazione per gas speciali ad alta pressione in acciaio inox, progettato per ossigeno, azoto, argon, elio, idrogeno, CO2 ad alta purezza. Adatto per bombole ad alta pressione su entrambe le entrate; la commutazione automatica e la capacità di spurgo assicurano fornitura continua affidabile. Pressione di ingresso massima 20,7 MPa (3000 psi). Costruzione resistente alla corrosione con assemblaggio e test in officina pulita, adatta per uso di laboratorio e analisi ad alta purezza.

Parametri tecnici Pressione massima di ingresso: 500, 3000 psig (dipende dal modello)
Intervalli di pressione in uscita: 0~25, 0~50, 0~100, 0~250, 0~500 psig (varia per modello)
Pressione di prova di sicurezza: 1,5 × pressione massima di ingresso
Temperatura operativa: -40°C a 74°C / -40°F a 165°F
Tasso di perdita verso l'atmosfera: 2 x 10^-8 atm cc/sec He
Valore Cv: 0.14

Materiali delle parti Corpo: 316L
Coperchio: 316L
Diaframma: 316L
Filtro: 316L (10 mm)
Sede: PCTFE, PTFE, Vespel (opzioni)
Molla: 316L
Nucleo valvola: 316L

Matrice applicazione / serie Serie: JW-200 — esempi di connessioni ingresso/uscita: 6 mm barb / 1/4" O.D. / 8 mm barb / 3/8" O.D.; uscite: saldatura 1/4", saldatura 3/8", saldatura 5/16", 1/4" O.D.; pressioni di ingresso tipiche H:1000 psi, M:500 psi, L:300 psi; setpoint di uscita selezionabili (25, 50, 100, 150, 250 psi) a seconda della configurazione. Gas idonei: O2, H2, C2H2, CH4, Ar, He, N2, Aria (dipende da porta/serie).

Note Supportata la produzione personalizzata per sistemi di distribuzione gas speciali su misura. L'installazione deve considerare tipo di gas, portata e requisiti di pressione. Si raccomanda manutenzione regolare: controlli di tenuta, calibrazione sensori e ispezione periodica delle valvole.
