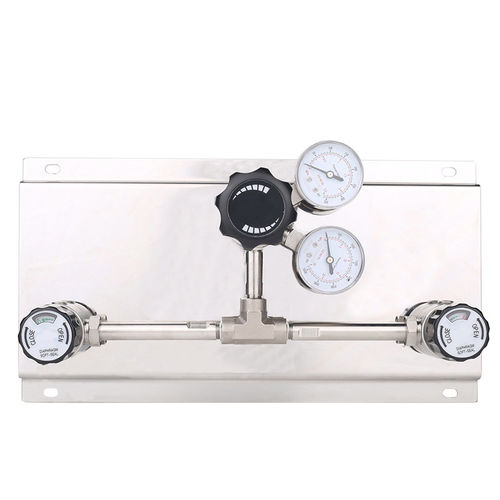

Unità di regolazione di gas per gas ad altissima purezza JW100

automatica

Product Details

• Luogo di origine: Guangdong, Cina (continente)
• Marca: Jewellok
• Certificazione: CE
• Modello / Serie: JW100
• Quantità minima: ≥1 set
• Capacità di fornitura: 5000 set/settimana
• Imballaggio: imballo per esportazione

Highlights

• Pannello di controllo gas speciali ad alta pressione e alto flusso
• Valvole a diaframma per basso volume interno e isolamento ermetico
• Collettore di cambio semi-automatico con funzione di spurgo

Key Specifications (table)

• Pressione massima in ingresso: 2200 psi o 3000 psi (20,7 MPa)
• Intervalli di pressione in uscita: 0–25, 0–50, 0–100, 0–150, 0–250 psig
• Temperatura di lavoro: -40°C a +74°C (-40°F a +165°F)
• Tasso di perdita: 2 x 10-8 atm·cc/sec He
• Cv (segnalato): 0,14 (tabella) / 0,08 (specifica prodotto)
• Materiali sedile valvola: PU, PTFE, PCTFE
• Corpo / diaframma: acciaio inossidabile 316L
• Manometro: 2" acciaio inox

Description
La serie JW100 è un dispositivo di cambio semi-automatico con valvole a diaframma, progettato per la fornitura continua e sicura di gas speciali ad alta pressione in ambienti industriali e di laboratorio. La valvola a diaframma isola il percorso del gas, riducendo al minimo perdite e contaminazione e offrendo basso volume interno per applicazioni ad alta purezza. Il pannello integra regolatori, manometri e logica di cambio per mantenere stabile la pressione di uscita fino a 3000 psi.

Additional Notes
Adatto per bombole gemellate ad alta pressione con cambio automatico e funzione di spurgo. Costruzione e test per resistenza alla corrosione; assemblaggio e prova di tenuta in officina pulita. Applicazioni tipiche: laboratori, analisi dei gas, fornitura di gas ad alta purezza.

Product Specifications (listed)

• Pressione massima in ingresso: 3000 psi o 2200 psi
• Pressione massima in uscita: opzioni 25, 50, 100, 150, 250 psi
• Temperatura di esercizio: -40°C a +74°C
• Tasso di perdita: 2 x 10-8 atm·cc/sec He
• Cv: 0,08–0,14 a seconda della configurazione

Design Features

• Regolatori e tubazioni sottoposti a test di pressione e perdite
• Dotato di valvola di sicurezza per protezione da sovrapressione
• Manometri inox 2" per lettura chiara
• Manopole delle valvole a diaframma marcate ON/OFF
• Design modulare per opzioni specifiche gas e monitoraggio remoto

Material List

• Materiale corpo: acciaio inossidabile 316L
• Diaframma: acciaio inossidabile 316L
• Sedi valvola: PU, PTFE, PCTFE
• Connessioni ingresso/uscita: tip. 1/4" NPT (F) (altre opzioni disponibili)

Ordering Information (summary)
Serie: JW100 dispositivo di cambio semi-automatico. Opzioni funzione: con/senza spurgo, distribuzione spurgo, sensore di pressione, cambio automatico. Opzioni di connessione: 1/4" NPT(F) / 1/4" saldatura, 1/4" attacco tubo / 1/4" NPT(M), 3/8" ecc. Codici materiale: S = inox, C = nichelato, altri su richiesta. Codici pressione ingresso: H = 3000 psi, M = 2200 psi, L = 1000 psi. Codici gas: -N2, O2, H2, C2H2, CH4, Ar, He, Air.

Technical specifications

• Modello / Serie: JW100
• Origine: Guangdong, Cina
• Certificazione: CE
• Pressione massima ingresso: fino a 3000 psi (20,7 MPa)
• Intervalli uscita: 0–25 a 0–250 psig
• Temperatura di esercizio: -40°C a +74°C
• Perdita: 2 x 10-8 atm·cc/sec He
• Materiali: acciaio inox 316L, sedi PU/PTFE/PCTFE
• Applicazioni: semiconduttori, farmaceutico, lavorazione chimica, laboratori, cromatografia, sistemi laser, cleanroom
