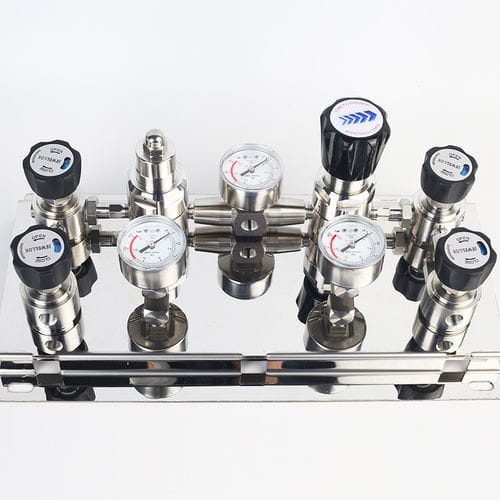

Manifold multicanale JW-300

in acciaio inossidabile 316Lper gasdi inversione

Specifiche
In evidenza: pannello di controllo del gas, pannello di controllo della pressione
Pressione di ingresso massima: 2200, 3000 psig
Intervallo di pressione di uscita: 0~25, 0~50, 0~100, 0~150, 0~250 psig
Temperatura di funzionamento: -40° F ~ +165° F (-40°C ~ +74°C)
CV: 0.14
Sede valvola: PU, PTFE, FCTFE
Materiale corpo: 316L
Diaframmi: 316L
Dimensioni manometro: 2"
Porto: SHENZHEN

Descrizione
I sistemi di commutazione del gas sono essenziali in settori e contesti come laboratori, produzione e strutture mediche, dove un'erogazione costante di gas è fondamentale. Questi sistemi garantiscono che, quando una fonte di gas, come una bombola, si esaurisce, l'erogazione venga commutata su un'altra fonte senza interrompere il flusso di gas.
Tipologie presentate:

• Sistema di commutazione semiautomatica del gas: commuta automaticamente da una fonte primaria a una di riserva quando la primaria è vuota; il ripristino o la commutazione dopo la sostituzione della fonte vuota richiede intervento manuale.
• Pannello collettore di commutazione manuale: operatore che commuta manualmente tra le fonti tramite valvole o comandi; soluzione semplice ed economica per usi meno critici.
• Scheda di commutazione automatica a stadio singolo: commutazione completamente automatica tra le fonti con riduzione della pressione in unico passaggio; adatta a configurazioni semplici e di facile manutenzione.

Dettagli prodotti
Luogo di origine: Guangdong, Cina (continentale)
Marchio: Jewellok
Certificazione: CE
Numero modello: JW-300
Quantità minima ordinabile: 1 – 9 set
Prezzo: trattabile
Dettagli dell'imballaggio: imballaggio per l'esportazione
Capacità di fornitura: 5000 set/set a settimana

Lista materiali
Materiale corpo: Acciaio inossidabile 316L
Sede valvola: PU, PTFE, PCTFE (menzionato anche FCTFE in altre specifiche)
Diaframma: Acciaio inossidabile 316L
Connessione di ingresso: 1/4" NPT (F) (opzioni aggiuntive indicate nella tabella ordini)
Collegamento in uscita: 1/4" NPT (F) (opzioni aggiuntive indicate nella tabella ordini)

Informazioni sull'ordine (estratto tabella)
Modello: Dispositivo di cambio semiautomatico serie JW-300 - Opzioni funzioni: con/ senza svuotamento e distribuzione dello spurgo, con sensore di pressione, ecc.
Opzioni connessione in uscita: 1/4" NPT(F), 1/4" NPT(M), 3/8" NPT(F), 3/8" NPT(M), 1/2" NPT(F) (a seconda dell'opzione)
Connessione ingresso: saldatura 1/4"; 1/4"NPT(M); 3/8" fusione; 3/8"NPT(M); 1/2" fusione (varianti secondo opzione)
Materiale corpo (opzioni): inossidabile, acciaio, nichelato, ottone (secondo opzione)
Ingresso pressione (opzioni): H:3000 psi; M:2200 psi; L:1000 psi; O: Altro (a specificare)
Outlet pressione (opzioni): 25 psi; 50 psi; 100 psi; 150 psi; 250 psi (a seconda dell'opzione)
Opzioni gas: Vuoto: Nessuno; N2: azoto; O2: ossigeno; H2: idrogeno; C2H2: acetilene; CH4: metano; Ar: argon; Lui: elio; Aria: aria (a seconda dell'opzione)

Caratteristiche / specifiche tecniche

• Modello: JW-300
• Applicazione: bombole di gas ad alta pressione, alimentazione gas di sicurezza e applicazioni di laboratorio/high-purity gas
• Pressione massima di ingresso: 2200 psi o 3000 psi (opzioni)
• Intervalli di pressione di uscita disponibili: 0~25, 0~50, 0~100, 0~150, 0~250 psig
• Temperatura di funzionamento: -40°C ~ +74°C (-40°F ~ +165°F)
• Tasso di perdita: 2 x 10^-8 atm.cc/sec He (specificato in scheda prodotto)
• CV indicati: 0.14 (tabella principale), 0.08 (specifiche alternative presenti nella descrizione)
• Materiale del corpo: acciaio inossidabile 316L
• Diaframmi: acciaio inossidabile 316L
• Sede valvola: PU, PTFE, PCTFE, FCTFE (più varianti menzionate)
• Manometro: 2" in acciaio inossidabile, lettura chiara
• Prove: prova di corrosione, assemblaggio in officina pulita, prova di pressione e prova di tenuta su regolatore e tubazioni
• Funzionalità di progetto: regolatore di pressione per gas speciali; valvola di sicurezza; manopole valvole a membrana con indicazione on/off
