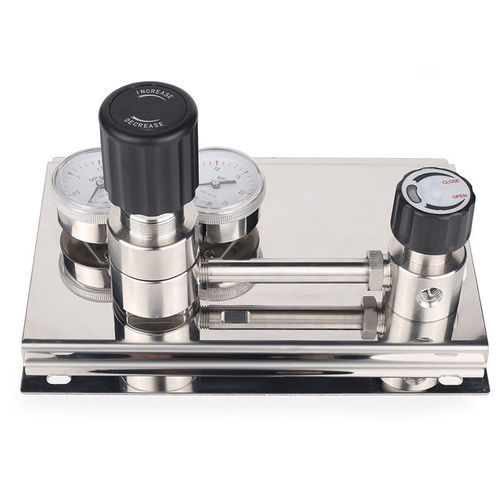

Manifold a 2 vie JW-500

in acciaio inossidabiledi gasper cilindro

Panoramica prodotto
Un sistema di commutazione del gas completamente automatico in acciaio inossidabile progettato per garantire erogazione continua di gas ad alta purezza e industriali (es. ossigeno, azoto, elio, acetilene). Realizzato in acciaio inossidabile resistente alla corrosione, adatto per applicazioni critiche come laboratori, camere bianche e processi industriali che richiedono nessun tempo di fermo.

Dettagli prodotti

• Luogo di origine: Guangdong, Cina (continentale)
• Marca: Jewellok
• Certificazione: CE
• Numero modello: JW-500
• Quantità minima ordinabile: ≥1 set
• Prezzo: trattabile
• Dettagli imballaggio: imballaggio per l'esportazione o secondo le richieste del cliente
• Capacità di fornitura: 5000 set/set a settimana

Specifiche (tabella)
Pressione di ingresso massima: 3000 bar
Intervallo di pressione di uscita: 0~25, 0~50, 0~100, 0~200 psig
Temperatura di funzionamento: -40° F ~ +165° F (-40°C ~ +74°C)
CV: 0.06
Sede valvola: PTFE / PCTFE (in altre parti indicato PTFE o PCTFE a seconda della versione)
Materiale del corpo: 316L
Diaframmi: 316L
Porto: SHENZHEN (indicazione di origine/produzione per alcuni componenti)

Descrizione estesa
Il sistema commuta automaticamente tra due banchi di bombole quando uno si esaurisce, eliminando l'intervento manuale. Comprende doppi regolatori di pressione per stabilità dell'uscita, spirali flessibili in acciaio inox con valvole di ritegno per prevenire contaminazioni e regolatore di linea per mantenere costante la pressione a valle. I modelli avanzati possono includere controlli elettronici con interfaccia touchscreen, letture digitali della pressione e allarmi per bassa pressione o esaurimento. Supporta alte pressioni di ingresso fino a 3000 psig e più bombole o contenitori criogenici. Sono presenti caratteristiche di sicurezza quali dispositivi antiritorno di fiamma per acetilene e valvole di sicurezza. Sistema compatto, personalizzabile e conforme a standard come DIN EN 14114.

Caratteristiche principali (elenco)

• Pannello di controllo del gas ad alta pressione
• Collettore di commutazione completamente automatico
• Regolatore di pressione Jewellok (doppi regolatori a due stadi per uscita stabile)
• Guarnizione a membrana metallo su metallo (metal-to-metal)
• Raccordo di ingresso con valvola di ritegno
• Montaggio a parete
• Valvola a sfera o valvola a membrana disponibile
• Pressione operativa fino a 3000 psi
• Spirali flessibili in acciaio inox e valvole di ritegno per prevenire la contaminazione
• Opzioni avanzate: controlli elettronici touchscreen, letture digitali, allarmi
• Dispositivi di sicurezza: arresto fiamma per acetilene, valvole di sicurezza
• Compatibile per gas speciali e ad alta purezza

Applicazioni tipiche

• Laboratorio
• Cromatografia gassosa
• Laser a gas
• Strumentazione di test
• Produzione di semiconduttori
• Assistenza sanitaria

Lista materiali / Dati tecnici (tabella)
Corpo: 316L
Gambo: 316L
Diaframma: 316L
Filtro a rete: 316L (10 μm)
Sede valvola (variazioni indicate): PCTFE o PTFE
Caricato a molla: 316L
Max pressione in ingresso: 3000 psig
Pressione in uscita: 0~25, 0~50, 0~100, 0~200 psig
Temperatura di lavoro: -40°F - +165°F (-40°C - +74°C)
Dotazione: dotato di valvola di ritegno
Montaggio standard: montaggio a parete

Packaging
Peso indicativo: 6KG
Imballaggio: imballaggio per l'esportazione o secondo le richieste del cliente

Caratteristiche / specifiche tecniche

• Modello: JW-500
• Materiale principale corpo: 316L
• Max ingresso: 3000 psig
• Range uscita disponibili: 0~25 / 0~50 / 0~100 / 0~200 psig
• CV: 0.06
• Temperatura operativa: -40°C ~ +74°C
• Sede valvola: PTFE / PCTFE (versione)
• Filtro a rete integrato: 316L 10 μm
• Opzioni avanzate: controllo elettronico, touchscreen, allarmi
• Conformità: CE, possibile conformità a DIN EN 14114 (indicata come riferimento)
