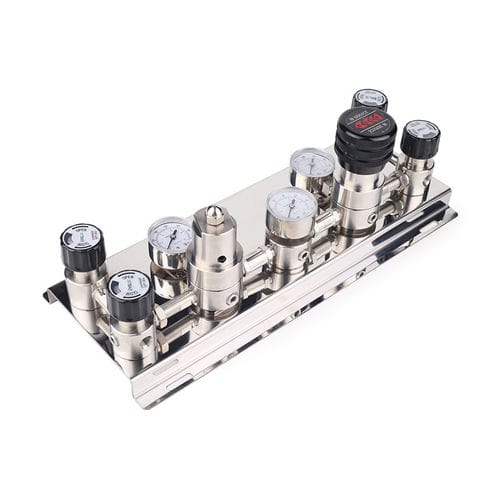

Manifold multicanale JW-200

in acciaio inox 316 Lper gasa connessione multipla

Dettagli del prodotto
Luogo di origine: Guangdong, Cina (continentale); Marca: Jewellok; Certificazione: CE; Modello: JW-200; Quantità minima d'ordine: 1-9 pezzi; Prezzo: negoziabile

Breve descrizione
I collettori di commutazione per gas speciali in acciaio inossidabile ad alta pressione forniscono un flusso continuo di gas ad alta purezza (O2, N2, Ar, He, H2, CO2) collegando più bombole e commutando automaticamente su una sorgente piena quando una si esaurisce. Progettati per forniture di gas continue e sensibili alla contaminazione in ambienti industriali e di laboratorio.

Descrizione del prodotto (serie JW-200)
La serie JW-200 è un collettore di commutazione ad alta pressione in acciaio inossidabile per banchi di bombole con scarico della pressione su entrambi i lati. Garantisce commutazione automatica per un'alimentazione continua e include una funzione di spurgo per le valvole a diaframma. Pressione di ingresso massima fino a 20,7 MPa (3000 psi). Assemblato e testato in ambiente di officina pulita per supportare applicazioni ad alta purezza come analisi dei gas e processi per semiconduttori.

Caratteristiche principali

• Funzione di spurgo per la valvola a diaframma
• Fornito con tre regolatori di pressione serie Jewellok (compatibile con altri regolatori)
• Configurazioni fornitura continua configurabili: 1×1, 2×2, 3×3, 4×4
• Rilevamento e commutazione automatica per mantenere un flusso ininterrotto

Parametri tecnici (sommario)

• Pressione massima di ingresso: 500, 3000 psig (20,7 MPa)
• Opzioni di pressione in uscita: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Pressione di prova di sicurezza: 1,5 × pressione massima di ingresso
• Temperatura di esercizio: -40°C a 74°C (-40°F a 165°F)
• Tasso di perdita rispetto all'atmosfera: 2×10-8 atm cc/sec He
• Valore Cv: 0,14

Materiali e costruzione

• Materiale: acciaio inossidabile 316L
• Corpo, cappuccio, diaframma, molla, nucleo valvola: 316L
• Filtro: 316L (10 mm)
• Sedi: PCTFE, PTFE, Vespel

Imballaggio e garanzia
Unità di vendita: articolo singolo; Dimensioni pacco: 36 x 15 x 26 cm; Peso lordo: 7,87 Kg; Tipo di imballo: scatola PP + cartone da esportazione; Garanzia: 1 anno

Applicazioni e usi
Adatto per gas ad alta purezza e gas speciali quali O2, N2, Ar, He, H2, CO2. Applicazioni tipiche: fornitura gas da laboratorio, produzione di semiconduttori, sistemi gas medicali, fornitura gas per saldatura/industria, analisi dei gas e sistemi di energia rinnovabile/idrogeno.

Specifiche / Dati tecnici

• Modello: JW-200
• Materiale: 316L SS
• Pressione massima di ingresso: 500, 3000 psig (20,7 MPa)
• Opzioni di pressione in uscita: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Temperatura di lavoro: -40°C a 74°C (-40°F a 165°F)
• Gas applicabili: gas ad alta purezza, gas standard, gas corrosivi
• Certificati: ISO9001:2008, CE
• Materiali corpo: SS316 e ottone nichelato (a seconda della configurazione)
• Tasso di perdita (rispetto all'atmosfera): 2×10-8 atm cc/sec He
• Valore Cv: 0,14
• Filtro: 316L (10 mm)
• Sedi: PCTFE, PTFE, Vespel
• Connessioni: molteplici opzioni ingresso/uscita (barb 6/8/10 mm, 1/4", 3/8", 1/2" saldatura o tubazione O.D.)
