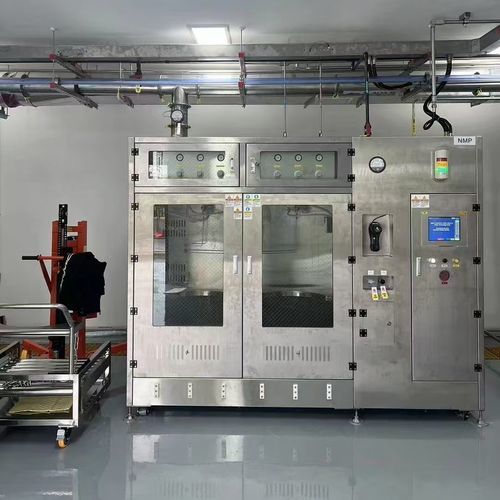

Stazione di dosaggio

Panoramica
Il sistema di distribuzione chimica (CDS) 316L elettrolucidato è progettato per la gestione dei liquidi senza contaminazione nella produzione di batterie per veicoli elettrici. Le tubazioni interne in 316L elettrolucidato con finitura 5Ra riducono la ritenzione di particelle e la disseminazione di ioni. Il sistema integra automazione PLC, HMI, inertizzazione con azoto per solventi organici volatili, contenimento secondario con rilevamento automatico di perdite e monitoraggio per mantenere l'ambiente a contaminazione zero necessario per il riempimento dell'elettrolita e il dosaggio chimico.

Dati tecnici

• Modello: JW-200L-CDM, JW-1000L-CDM
• Dimensioni armadio gas speciale: W2200 × D1500 × H2000 (doppia botte); W2990 × D2100 × H2000 (doppia botte)
• Alimentazione quadro di controllo: 220 VAC, 50 Hz, 0,5–3 kW, con protezione di dispersione
• Purge: PN2, SS316 1/2" SWG
• Acqua ultrapura: UPW, collegamento JIS 16A
• Aria compressa: CDA, SS316 1/2" SWG
• Scarico rifiuti: Scarico, innesto a fusione PP DN20 / Scarico, innesto a fusione PP DN25
• Equipaggiamento standard: guscio in PP con finestra di osservazione in PVC trasparente, tubazioni e valvole interne PFA, purga con azoto, campionamento, fornitura automatica di acido, commutazione automatica fusto sinistro/destro, pompa a doppio uso con backup, commutazione automatica in base al livello, display touchscreen con stato valvole e tubazioni, arresto automatico, avvisi e allarmi, autoverifiche, interfaccia multilingue, ingressi segnali multipli, scanner codici, filtro ad alta efficienza e sensore porta opzionali

Sostanze chimiche trattate

• HF - Acido fluoridrico
• HCl - Acido cloridrico
• H2O2 - Perossido di idrogeno
• KOH - Idrossido di potassio
• HNO3 - Acido nitrico
• NH4OH - Idrossido di ammonio
• H2SO4 - Acido solforico

Applicazioni

• Semiconduttore
• Fotovoltaico
• Energia solare
• Pannelli a cristalli liquidi
• Fibra ottica
• Altri settori produttivi che richiedono gestione chimica ultra-pulita

Funzioni di CDM e CDS

• Filtrazione chimica
• Prelievo campioni chimici
• Circolazione chimica
• Distribuzione/erogazione chimica

Caratteristiche / specifiche tecniche

• Costruzione: tubazioni interne in acciaio inox 316L elettrolucidate (finitura 5Ra) per prevenire ritenzione di particelle e rilascio di ioni
• Automazione: sistema controllato da PLC, touchscreen HMI, controllo ricette per miscelazione e diluizione CDM
• Sicurezza: inertizzazione con azoto per solventi organici, rilevamento automatico delle perdite, contenimento secondario, arresto di sicurezza automatico e allarmi
• Monitoraggio: sensori di livello non a contatto e visualizzazione stato valvole e tubazioni
• Connessioni: UPW JIS 16A; SS316 1/2" SWG per purge e aria compressa
• Alimentazione: quadro di controllo 220 VAC, 50 Hz, 0,5–3 kW con protezione di dispersione
• Opzioni: filtro ad alta efficienza, sensore porta, scanner codici e supporto ingressi multi-segnale
