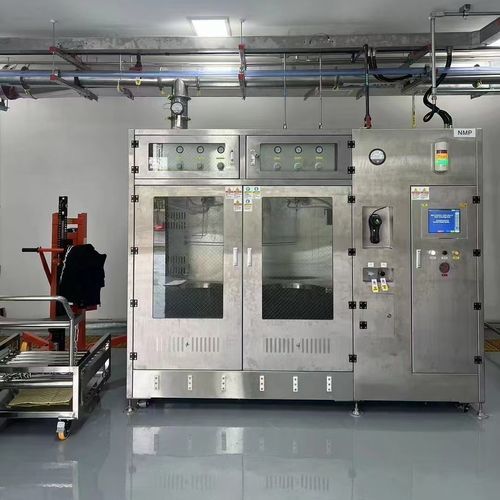

Stazione di dosaggio JW series

Panoramica
Shenzhen Jewellok Technology Co., Ltd. fornisce soluzioni automatizzate per la gestione di prodotti chimici ad altissima purezza (UHP), compresi il Modulo di Distribuzione Chimica (CDM) e il Sistema di Distribuzione Chimica (CDS). Il CDS automatizza il trasferimento in bulk dallo stoccaggio all'impianto tramite tubazioni 316L elettrolucidate; il CDM esegue miscelazione, diluizione e dosaggio di precisione al punto d'uso. Entrambi i sistemi includono rilevamento automatico delle perdite e monitoraggio del livello senza contatto per garantire sicurezza e purezza del processo.

Dati tecnici

• Modelli: JW-200L-CDM, JW-1000L-CDM
• Armadio gas speciale (esempi doppio fusto): W2200×D1500×H2000 / W2990×D2100×H2000
• Alimentazione quadro di controllo: 220VAC, 50Hz, 0,5–3 kW con protezione contro le dispersioni
• Purge: Azoto (PN2), SS316 1/2" SWG
• Acqua ultrapura: UPW, connessione JIS 16A
• Aria compressa secca: CDA, SS316 1/2" SWG
• Uscite di scarico: drenaggi PP DN20 o PP DN25 a fusione

Dotazione standard e caratteristiche

• Scocca esterna in PP con finestra di ispezione in PVC trasparente
• Tubazioni interne e valvole rivestite in PFA per le superfici a contatto
• Purgazione con azoto per inertizzazione e prevenzione delle bolle
• Porta di campionamento per controllo di processo e QA
• Alimentazione acidi completamente automatica e commutazione automatica fusto sinistro/destro
• Configurazione pompe: due operative + una di riserva con commutazione automatica basata sul livello
• Touch screen che mostra lo stato delle valvole e l'alimentazione liquida delle tubazioni
• Interruzione automatica, preavviso e allarme per componenti del sistema
• Routine di autoverifica e conferme di sicurezza multiple
• Architettura di sistema semplice con HMI multilingue e ingressi segnale multipli
• Accessori opzionali: scanner di codici, filtro ad alta efficienza, sensore porta

Applicazioni

• Produzione di semiconduttori
• Produzione fotovoltaica e celle solari
• Produzione di LCD / display a schermo piatto
• Fabbricazione di fibre ottiche
• Altri settori di processo chimico di precisione

Sostanze chimiche trattate

• HF — Acido fluoridrico
• HCl — Acido cloridrico
• H2O2 — Perossido di idrogeno
• KOH — Idrossido di potassio
• HNO3 — Acido nitrico
• NH4OH — Idrossido di ammonio
• H2SO4 — Acido solforico

Funzioni

• Filtrazione
• Prelievo campioni
• Circolazione
• Distribuzione (fornitura al punto d'uso e trasferimento)

Specifiche tecniche

• Modelli: JW-200L-CDM, JW-1000L-CDM
• Dimensioni armadio (esempi doppio fusto): W2200×D1500×H2000 e W2990×D2100×H2000
• Alimentazione quadro: 220VAC, 50Hz, 0,5–3 kW con protezione contro le dispersioni
• Gas di purge: Azoto (PN2) via SS316 1/2" SWG
• Connessione UPW: JIS 16A
• Aria compressa secca: CDA via SS316 1/2" SWG
• Uscite di scarico: PP DN20 o DN25 a fusione
• Materiali a contatto: acciaio inox 316L elettrolucidato o fluoropolimeri di alta qualità (PFA)
• Pompaggio: pressione d'azoto o pompe a trasmissione magnetica per erogazione senza bolle
• Automazione: PLC, HMI touch, cambio automatico fusto
• Sicurezza: rilevamento perdite in tempo reale, allarmi, interruzione automatica, interfaccia per soppressione incendi
• Accessori opzionali: filtri ad alta efficienza, sensori porta, scanner codici
