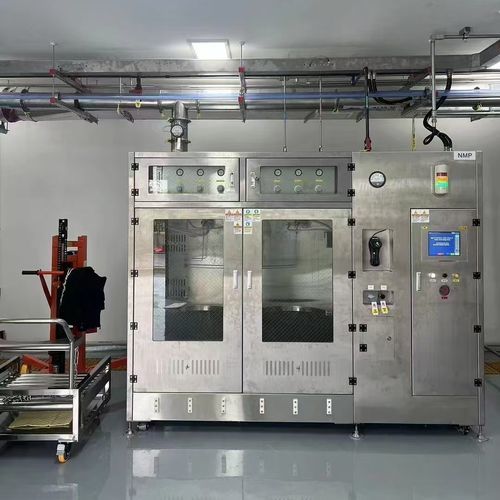

Sistema di distribuzione di solventi JW series

d'acquaper cisternadi prodotti chimici sfusi

Panoramica
Nei siti di produzione di semiconduttori, i sistemi di erogazione di prodotti chimici liquidi UHP (Ultra-High Purity) garantiscono il trasferimento controllato e a bassa contaminazione di acidi, basi e solventi tra lo stoccaggio bulk e i punti di utilizzo. Questi sistemi riducono la manipolazione manuale e mantengono l'integrità del processo per elevati rendimenti produttivi.

Sistema di gestione fornitura chimica bulk
L'infrastruttura bulk trasporta grandi volumi da serbatoi esterni o depositi di fusti. Le costruzioni tipiche utilizzano acciaio inossidabile 316L elettrolucidato o tubazioni PFA di alta qualità. I metodi di trasferimento includono trasferimento a pressione automatizzato o pompe magnetiche accoppiate per garantire flusso stabile e privo di pulsazioni, minimizzando la generazione di particelle e la cristallizzazione.

Sistema di erogazione UHP (ultimo miglio)
Il sistema UHP per l'ultimo miglio fornisce il punto d'uso con filtrazione avanzata, sensori di livello senza contatto e monitoraggio del consumo in tempo reale. Le misure di sicurezza e purezza includono contenimento secondario, rilevamento automatico di perdite e spurgo con azoto per prevenire l'ossidazione e proteggere gli operatori, garantendo al contempo l'erogazione ad alta purezza agli strumenti di produzione.

Dati tecnici
Modello: JW-200L-CDM, JW-1000L-CDM
Dimensioni armadio gas speciale: W2200*D1500*H2000 (doppio fusto) / W2990*D2100*H2000 (doppio fusto)
Alimentazione quadro di controllo: 220VAC, 50Hz, 0.5–3KW, protezione contro le perdite
Spurgo: PN2, SS316 1/2" SWG
Acqua ultrapura: UPW, collegamento JIS 16A
Aria compressa: CDA, SS316 1/2" SWG
Uscita rifiuti: Scarico, PP DN20 Fusion Socket / Scarico, PP DN25 Fusion Socket

Elementi standard / opzionali

• Pannello operativo manuale di emergenza (opzionale)
• Filtro ad alta efficienza
• Sensore porta (opzionale)

Applicazioni

• Semiconduttore
• Fotovoltaico
• Energia solare
• Pannello a cristalli liquidi
• Fibra ottica
• Altri campi produttivi high-tech

Prodotti chimici speciali trattati

• HF - Acido fluoridrico
• HCL - Acido cloridrico
• H2O2 - Perossido di idrogeno
• KOH - Idrossido di potassio
• HNO3 - Acido nitrico
• NH4OH - Idrossido di ammonio
• H2SO4 - Acido solforico

Funzioni

• Filtrazione dei prodotti chimici liquidi
• Prelievo/campionamento dei prodotti chimici liquidi
• Circolazione dei prodotti chimici liquidi
• Distribuzione dei prodotti chimici liquidi

Caratteristiche / Specifiche tecniche

• Modello: JW-200L-CDM; JW-1000L-CDM
• Dimensioni armadio gas speciale: W2200 × D1500 × H2000 (doppio fusto) o W2990 × D2100 × H2000 (doppio fusto)
• Alimentazione quadro di controllo: 220VAC, 50Hz, 0.5–3KW con protezione contro le perdite
• Spurgo: PN2 con SS316 1/2" SWG
• Collegamento acqua ultrapura: UPW, JIS 16A
• Aria compressa: CDA con SS316 1/2" SWG
• Opzioni uscita rifiuti: PP DN20 Fusion Socket o PP DN25 Fusion Socket
• Dotazioni standard: scocca in PP + finestra di osservazione in PVC trasparente, valvola interna in PFA, spurgo con azoto, campionamento, alimentazione acida totalmente automatica, commutazione automatica dei fusti, configurazione pompe ridondante (due in uso + una di riserva), display touchscreen per stato, interruzione automatica, allarmi e autoverifiche, supporto multilingua, ingressi segnale multipli, lettore di codici, filtro ad alta efficienza, sensore porta opzionale
• Applicazioni: Semiconduttore, Fotovoltaico, Energia solare, Pannelli LCD, Fibra ottica e altri settori high-tech
• Prodotti chimici trattati: HF, HCL, H2O2, KOH, HNO3, NH4OH, H2SO4
• Funzioni principali: filtrazione, campionamento, circolazione, distribuzione dei prodotti chimici liquidi
