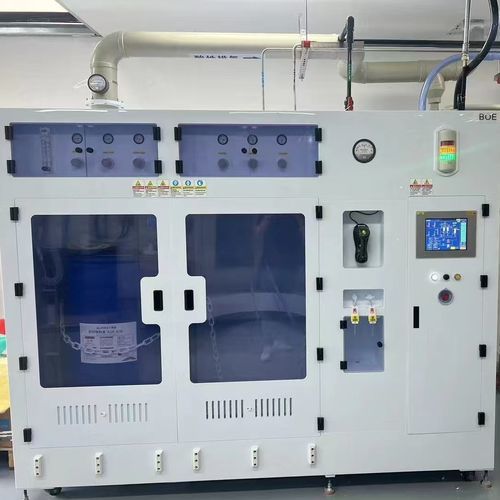

Sistema di distribuzione di aria compressa JW-300-LDS

per applicazioni industrialidi prodotti chimici sfusidi solventi

Sistema di distribuzione chimica su misura (CDS) per etchants pericolosi e distribuzione di solventi organici volatili
Quando si trattano etchants pericolosi e solventi organici volatili, sicurezza e compatibilità dei materiali sono i pilastri imprescindibili dell'ingegneria degli impianti. Un Sistema di Distribuzione Chimica su Misura (CDS) è progettato per gestire questi fluidi ad alto rischio, assicurandone il trasferimento dallo stoccaggio bulk agli strumenti di produzione senza compromettere la sicurezza del personale o l'integrità ambientale.

Materiali e controllo della contaminazione
Per acidi aggressivi come l'acido fluoridrico (HF), l'ingegneria su misura utilizza comunemente tubazioni rivestite in PFA o acciaio inox 316L elettrolucidato per evitare corrosione e il rilascio di ioni metallici. I sistemi sono configurati per requisiti di ultra-alta purezza (parts-per-trillion) impiegando 316L elettrolucidato con finitura superficiale 5Ra per minimizzare il rilascio di particelle e garantire l'inattività chimica lungo i percorsi dei fluidi.

Sicurezza, automazione e contenimento
L'intelligenza del Jewellok CDS su misura risiede nella sua architettura di sicurezza automatizzata. Ogni sistema include contenimento secondario (tubo dentro tubo o armadio dentro armadio) accoppiato a rilevamento fughe ad alta sensibilità. Gestito da un PLC centralizzato (Programmable Logic Controller), il sistema può attivare l'arresto automatico immediato delle valvole pneumatiche in caso di perdita o anomalia di pressione. Misure aggiuntive includono blanketing con azoto per solventi volatili, rilevamento perdite automatico, opzioni di armadio antideflagrante e interblocchi multi-livello per tutelare il personale e il rendimento del prodotto.

Dati tecnici

• Modello — JW-300-LDS
• Dimensioni armadio gas speciale — W1900*D800*H2100
• Alimentazione armadio di controllo — Controllo: 220VAC, 50Hz, 500W; Riscaldamento: 220VAC, 50Hz, 1-6KW
• Purge — PN2, 1/4" MVCJ
• Mantenimento alta pressione — GN2 1/4" MVCJ
• Vuoto — 1/2" MVCJ
• Scarico VENT — CDA driver, 1/4" SWG
• Sorgente aria pneumatica — OD 150MM, silane 810 m3/hr; altri 204 m3/hr
• Ventilazione armadio — OD 150MM, silane 810 m3/hr; altri 204 m3/hr
• Dotazione standard — commutazione automatica, purge automatico, progettazione armadio antideflagrante, allarme perdite, interruzione remota, allarme pressione negativa
• Interfaccia di funzionamento — Touch screen colore 10"

Opzionale

• Rilevatore fiamma UV/IR
• Riscaldamento bombola
• Riscaldamento pannello
• Modulo di comunicazione Ethernet
• Bilancia di peso
• Interruttore di flusso eccessivo
• Rilevatore di fumo

Applicazione

• Semiconduttore
• Fotovoltaico
• Energia solare
• Pannello a cristalli liquidi
• Fibra ottica
• Altri campi produttivi

Sostanze chimiche trattate

• HF - Acido fluoridrico
• HCL - Acido cloridrico
• H2O2 - Perossido di idrogeno
• KOH - Idrossido di potassio
• HNO3 - Acido nitrico
• NH4OH - Idrossido di ammonio
• H2SO4 - Acido solforico

Funzione

• Filtrazione dei chimici liquidi
• Prelievo campioni di chimici liquidi
• Circolazione dei chimici liquidi
• Distribuzione dei chimici liquidi

Dettagli aggiuntivi del prodotto
I prodotti includono Moduli di Distribuzione Chimica (CDM) per miscelazione e diluizione in punto d'uso e soluzioni CDS bulk per la distribuzione su larga scala. I sistemi integrano valvole a diaframma UHP con tenute metallo-su-metallo e automazione PLC per gestione precisa delle ricette e manutenzione predittiva, mirata a ridurre i tempi di fermo e raggiungere >99.9% di uptime.

Specifiche / specifiche tecniche

• Modello: JW-300-LDS
• Dimensioni armadio gas: W1900*D800*H2100
• Alimentazione controllo: 220VAC, 50Hz, 500W; riscaldamento: 220VAC, 50Hz, 1-6KW
• Purge: PN2, 1/4" MVCJ
• Mantenimento alta pressione: GN2 1/4" MVCJ
• Vuoto: 1/2" MVCJ
• VENT drain: CDA driver, 1/4" SWG
• Sorgente aria pneumatica & ventilazione: OD 150MM, silane 810 m3/hr; altri 204 m3/hr
• Interfaccia operatore: Touch screen colore 10"
• Dotazione standard: commutazione automatica, purge automatico, progettazione armadio antideflagrante, allarme perdite, interruzione remota, allarme pressione negativa
• Opzioni: rivelatori di fiamma, opzioni di riscaldamento, modulo Ethernet, bilancia, interruttore di flusso eccessivo, rilevatore di fumo
• Materiali e finitura: acciaio inox 316L elettrolucidato, finitura 5Ra per purezza UHP
