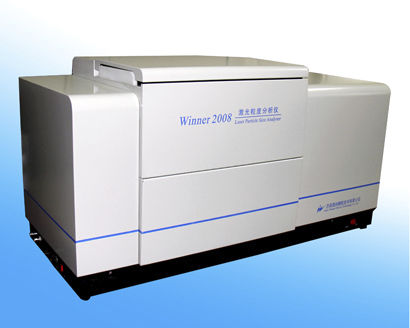

Granulometro ottico Winner2008A

per diffrazione laserda ricercaper controllo di qualità

Panoramica del prodotto
Il Winner2008A è un analizzatore laser per la dimensione delle particelle con dispersione in umido completamente automatico basato sul principio di scattering di Mie. Misura particelle da 0,01 μm a 2000 μm utilizzando rilevamento a doppio fascio e doppio spettro e tecnologia di scattering laterale per migliorare precisione e sensibilità. Progettato per istituti di ricerca, laboratori universitari, centri R&S e laboratori di controllo qualità.

Specifiche principali (sintesi)
Modello: Winner2008A
Principio: scattering di Mie
Disposizione dei rivelatori: array logaritmico; angolo di misura 0,015°–145°
Modalità operative: completamente automatico o manuale
Tempo test completo: <2 min; intervallo risultato: 500 ms
Dimensioni esterne: 1040 × 440 × 540 mm
Peso netto: 58 kg

Intervallo di misura e canali
Intervallo di misura: 0,01–2000 μm
Numero di canali: 106
Accuratezza (CRM D50): ≤0,5 %
Ripetibilità (CRM D50): ≤0,5 %

Sistema di dispersione
Metodi integrati: ultrasuoni, agitazione meccanica e circolazione a circuito

• Ultrasuoni: 40 kHz, 60 W (tempo regolabile)
• Agitazione meccanica: 0–3000 rpm (regolabile)
• Pompa di circolazione: portata nominale 30 L/min; potenza 70 W
• Sensore livello acqua (Regno Unito): previene traboccamenti e protegge lo strumento
• Volume del contenitore campione: 10 mL

Ottica e laser
Sorgente luminosa: laser a semiconduttore rosso λ = 639 nm, P > 3,0 mW; laser verde ausiliario opzionale λ = 405 nm, P > 2,0 mW
Allineamento banco ottico: completamente automatico; precisione di allineamento fino a 0,2 μm
Percorso ottico: trasformata di Fourier con luce convergente
Lunghezza focale efficace: 500 mm
Sicurezza laser: Classe 1

Funzioni software e output dati
Modelli di analisi supportati: distribuzione libera, distribuzione R-R, log-normale e modelli statistici per categoria.
Confronto statistico: confronta più risultati per lotto, prima/dopo processo o per tempi di processo.
Elaborazione dati: analisi statistica intelligente per ottenere risultati rappresentativi.
Output personalizzati: qualsiasi valore D tra D1 e D100, percentuali cumulative maggiori/minori di una dimensione e percentuale cumulativa per un intervallo di dimensioni.
Output: valori caratteristici, dati e grafici di distribuzione differenziale, dati e curve di distribuzione cumulativa.
Esportazione report: Word, Excel, BMP, TXT, PDF.
Operazione con un clic: flusso automatico per aspirazione acqua, rimozione bolle, dispersione, misura, pulizia e elaborazione dati.
Lingue interfaccia: cinese e inglese (altre lingue opzionali).
GMP: opzionale

Vantaggi

• Operazione automatica con un pulsante per ridurre i passaggi dell'operatore e standardizzare le misure.
• Sistema di dispersione integrato umido/secco che combina agitazione meccanica, ultrasuoni e circolazione per ridurre la riagglomerazione.
• Percorso ottico a trasformata di Fourier con luce convergente per migliorare la risoluzione submicronica.
• Allineamento ottico automatico con motore passo-passo ibrido; precisione di micromovimento fino a 0,1 μm per misurazioni stabili.
• Doppio percorso ottico (doppio spettro e doppio laser ortogonale) per ampliare l'intervallo di misura e migliorare sensibilità e risoluzione.
• Tecnica di adattamento libero per riflettere la reale distribuzione delle particelle senza limitazioni funzionali.

Principio di prova
Basato sul principio di scattering di Mie (banco ottico e metodo protetti da brevetti).

Applicazioni
Materiali e settori applicabili: cemento, ceramica, farmaceutica, emulsioni, rivestimenti, coloranti, tessili, prodotti chimici, catalizzatori, fluidi di perforazione, abrasivi, lubrificanti, materiali di brasatura, campioni biologici (cellule/microorganismi), additivi alimentari, pesticidi, esplosivi, grafite, materiali fotosensibili, carburanti, inchiostri, polveri metalliche e non metalliche, carbonato di calcio, caolino, fanghi carbone-acqua e altri sistemi polvere/fluido.

Tecnologia brevettata
Include diverse tecnologie brevettate per il design del banco ottico, l'allineamento ottico 3D, l'applicazione dello scattering di Mie, la cuvetta campione sigillata per analisi in secco, l'applicazione ortogonale a doppio laser, il design della pompa di dispersione della polvere e l'installazione di circolazione in umido.

Report di prova
Formati esportabili: Word, Excel, BMP, TXT, PDF per analisi, archiviazione e citazioni.

Specifiche tecniche

• Modello: Winner2008A
• Intervallo di misura: 0,01–2000 μm
• Principio: scattering di Mie
• Disposizione rivelatori: array logaritmico; angolo 0,015°–145°
• Canali: 106
• Errore di accuratezza: ≤0,5 % (CRM D50)
• Errore di ripetibilità: ≤0,5 % (CRM D50)
• Dispersione ultrasuoni: 40 kHz, 60 W (tempo regolabile)
• Velocità agitazione: 0–3000 rpm (regolabile)
• Circolazione: 30 L/min; 70 W
• Volume campione: 10 mL
• Sorgente luminosa: laser rosso 639 nm, P>3,0 mW; opzionale verde 405 nm, P>2,0 mW
• Percorso ottico: trasformata di Fourier con luce convergente; lunghezza focale efficace 500 mm
• Precisione allineamento ottico: fino a 0,2 μm (automatico)
• Classe sicurezza laser: Classe 1
• Operazione: completamente automatica o manuale
• Tempo test completo: <2 minuti; intervallo risultato 500 ms
• Dimensioni: 1040 × 440 × 540 mm
• Peso netto: 58 kg
• Software: modelli multipli, D personalizzabili (D1–D100), confronto statistico, flusso automatico con un clic
• Esportazione report: Word, Excel, BMP, TXT, PDF
