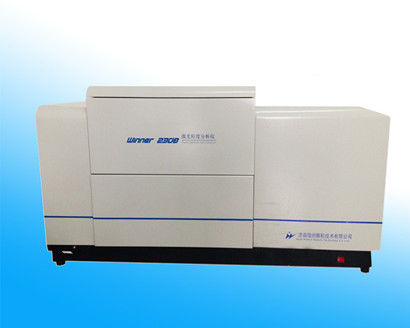

Granulometro per diffrazione laser Winner2308A

per l'industria cosmeticada ricercaper l'industria farmaceutica

Panoramica del prodotto
Il Winner2308A è un analizzatore laser intelligente e completamente automatico per dimensione delle particelle, integrato per misure bagnate e secche, basato sulla teoria di diffrazione laser (scattering di Mie e Fraunhofer). Misura bagnata: 0,01–2000 µm; misura secca: 0,1–2000 µm. Sistema di rilevamento a doppio fascio/doppio spettro e tecnologia di scattering laterale per analisi affidabili e ripetibili, pensato per controllo qualità industriale, istituti di ricerca, laboratori universitari, centri R&S e enti di collaudo.

Caratteristiche principali

• Commutazione bagnato/secco con un clic: dispersione bagnata e secca integrate in un unico strumento con commutazione a tasto.
• Sistemi di dispersione integrati: sistema bagnato con agitazione meccanica, dispersione ultrasonica e circuito di ricircolo; sistema secco con tecnologia brevettata di dispersione turbolenta e taglio a onda d’urto.
• Modalità operativa intelligente: funzionamento automatico guidato che consente test con un solo click, con avvisi per l’aggiunta del campione e sequenze automatiche.
• Progetto ottico avanzato: trasformata di Fourier della luce convergente e percorso ottico doppio spettro per raccogliere la luce diffusa senza vincoli di apertura lente.
• Doppio percorso ottico: design ortogonale a doppio spettro e doppio laser per estendere gamma e accuratezza; sistema di sonda fotoelettrica ad alta sensibilità per rilevare i segnali diffusi.
• Tecnica di fitting libero senza vincoli: algoritmo originale per riflettere lo stato reale della distribuzione particellare.

Applicazioni

• Misura di polveri solide, sospensioni ed emulsioni: chimici, materiali magnetici, farmaceutici, cemento, rivestimenti, alimentare, pesticidi, materiali nucleari, elettronica, materiali per batterie, carta, metallurgia, ceramica, materiali da costruzione, cosmetici, abrasivi, polveri metalliche e non metalliche.
• Materiali tipici: carbonato di calcio, talco, caolino, ossidi, alluminio, terre rare, carburo sinterizzato, catalizzatori, agenti schiumogeni, refrattari, cariche, grafite, pigmenti, ecc.

Generale
Nome modello: Winner2308A
Principio: scattering di Mie e Fraunhofer
Disposizione rilevatori: array a spaziatura logaritmica, angolo di prova 0,015°–145°
Modalità operativa: completamente automatico / controllo manuale selezionabile
Tempo test completo: bagnato <2 min; secco <1 min; intervallo risultati: 500 ms
Dimensioni: 1040 × 440 × 540 mm
Peso netto: 58 kg

Dimensione di misura e dispersione
Intervallo di misura: bagnato 0,01–2000 µm; secco 0,1–2000 µm
Numero di canali: 106
Accuratezza (CRM D50): bagnato ≤0,5 %; secco ≤1,0 %
Ripetibilità (CRM D50): bagnato ≤0,5 %; secco ≤1,0 %
Dispersione bagnata: ultrasuoni 40 kHz / 60 W (regolabile); agitazione 0–3000 rpm; circolazione 30 L/min; serbatoio campione 10 mL; sensore livello acqua anti-trabocco
Dispersione secca: dispersione turbolenta brevettata con taglio a onda d’urto; velocità di alimentazione regolabile; mezzo di dispersione: aria compressa 0–6 bar

Ottica
Sorgente luminosa: laser semiconduttore rosso λ=639 nm, P>3,0 mW; laser verde opzionale λ=405 nm, P>2,0 mW
Allineamento banco ottico: completamente automatico, precisione fino a 0,2 µm
Percorso ottico: trasformata di Fourier della luce convergente
Lunghezza focale efficace: 500 mm
Sicurezza laser: Classe 1

Funzioni software
Modalità di analisi: distribuzione libera, distribuzione R-R, log-normale e modelli statistici
Confronto statistico: confronti di lotti e controllo processo tra più risultati
Elaborazione dati: analisi statistica intelligente per fornire risultati rappresentativi
Analisi personalizzata: output D1–D100, percentuali cumulative maggiori/minori di dimensioni specificate e percentuali cumulative per intervallo
Output: dimensioni caratteristiche, distribuzioni differenziali e cumulative, grafici (istogramma/curva)
Report: esportabile in Word, Excel, BMP, TXT, PDF
Operazione con un clic: modalità bagnata automatizza immissione acqua, degassamento, dispersione, test, pulizia ed elaborazione dati; modalità secca automatizza raccolta polvere, fornitura aria, alimentazione, test ed elaborazione dati
Lingua interfaccia: cinese e inglese (altre lingue su richiesta)
GMP: opzionale

Vantaggi

• Dispersione bagnata e secca integrate con commutazione a tasto.
• Sistemi integrati con operazioni SOP in un tasto.
• Modalità intelligente per test guidati con un solo click.
• Percorso ottico brevettato e design a doppio percorso per estensione del range e maggiore accuratezza.
• Tecnica di fitting libero senza vincoli per un’analisi realistica della distribuzione particellare.

Brevetti e protezioni (selezionati)
Brevetti selezionati: design del banco ottico No. ZL 2014 2 0378380.8; sistema di allineamento 3D No. ZL 2013 2 0835882.4; applicazione principio Mie No. ZL 2013 2 0812021.4; cuvetta campione sigillata per analizzatore secco No. ZL.2011 2 0267646.8; doppio fascio laser ortogonale No. ZL 2007 2 0025702.0; progetto pompa dispersione polvere No. ZL 2007 2 0018648.7; installazione circolazione umida No. ZL2010 2 0593526.2

Caratteristiche / Specifiche tecniche

• Modello: Winner2308A
• Intervallo di misura (bagnato): 0,01–2000 µm
• Intervallo di misura (secco): 0,1–2000 µm
• Canali: 106
• Accuratezza (CRM D50): bagnato ≤0,5 %; secco ≤1,0 %
• Ripetibilità (CRM D50): bagnato ≤0,5 %; secco ≤1,0 %
• Dispersione bagnata: ultrasuoni 40 kHz / 60 W; agitazione 0–3000 rpm; circolazione 30 L/min
• Dispersione secca: tecnologia dispersione turbolenta brevettata; aria compressa 0–6 bar
• Sorgenti luminose: laser rosso 639 nm (>3,0 mW); opzionale verde 405 nm (>2,0 mW)
• Precisione banco ottico: fino a 0,2 µm
• Lunghezza focale efficace: 500 mm
• Classe sicurezza laser: 1
• Tempo test completo: bagnato <2 min; secco <1 min; intervallo risultato: 500 ms
• Dimensioni: 1040 × 440 × 540 mm
• Peso netto: 58 kg
• Volume serbatoio campione: 10 mL
• Formati di esportazione: Word, Excel, BMP, TXT, PDF
