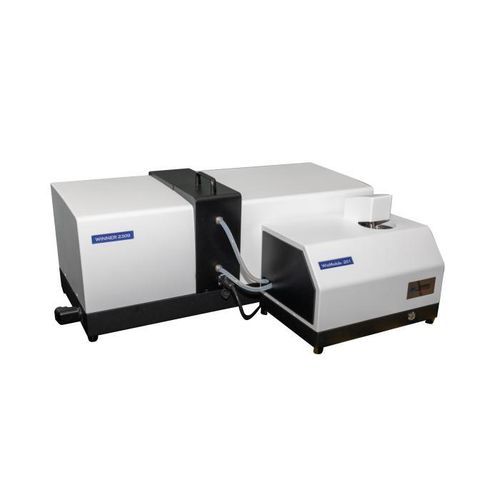

Granulometro laser Winner2309A WinModule-201

per diffrazione laserotticoda ricerca

Panoramica del prodotto
Il Winner2309A WinModule-201 è un analizzatore laser per la distribuzione delle dimensioni delle particelle in fase liquida, intelligente e completamente automatico, che adotta i principi della dispersione di Mie e della diffrazione di Fraunhofer. Il sistema integra una sonda fotoelettrica ad alta sensibilità e un percorso ottico con obiettivo Canon importato per garantire distribuzioni affidabili e ripetibili. È progettato per controllo qualità in produzione industriale, istituti di ricerca, laboratori universitari, centri R&S aziendali e enti di collaudo.

Caratteristiche principali

• Intervallo di misura: 0,01–3500 µm.
• Combinazione di dispersione di Mie e diffrazione di Fraunhofer per misurazioni ad ampio intervallo e alta precisione.
• Sistema di dispersione umida completamente automatico con SOP a un clic (prelievo acqua automatico, rimozione bolle, dispersione, prova, pulizia e elaborazione dati).
• Sonda fotoelettrica ad alta sensibilità e percorso ottico con obiettivo Canon importato per maggiore accuratezza e ripetibilità.
• Allineamento automatico del banco ottico (controllo a passi a livello micronico) e design brevettato di Fourier inversa (percorso ottico ripiegato) per estendere gamma angolare e risoluzione.
• Metodi di dispersione multipli: ultrasuoni, agitazione meccanica e circolazione integrata con controllo coordinato di ultrasuoni e circolazione.
• Velocità di prova rapida: fino a 10 secondi; acquisizione dati fino a 10 kHz.
• Sicurezza laser Classe 1; design a doppio laser (principale 639 nm e ausiliario 405 nm).

Applicazioni

• Cemento
• Ceramica
• Prodotti farmaceutici e polveri mediche
• Emulsioni, dopanti, coloranti, finissaggi
• Prodotti chimici e catalizzatori
• Fluidi da perforazione e abrasivi
• Lubrificanti, paste per brasatura, polveri cellulari/biologiche
• Alimenti, additivi, pesticidi, esplosivi
• Grafite, materiali fotosensibili, combustibili, inchiostri
• Polveri metalliche e non metalliche
• Carbonato di calcio, caolino, sospensioni carbone-acqua e altri materiali in polvere

Specifiche principali — Generali
Nome modello: Winner2309A WinModule-201
Principio: dispersione di Mie e diffrazione di Fraunhofer
Velocità test: fino a 10 secondi
Indice di rifrazione: ampia gamma; supporto per inserimento indice personalizzato
Frequenza di campionamento: fino a 10 kHz
Dimensioni esterne: Unità principale: 870×340×380 mm; Modulo umido: 415×280×335 mm
Peso netto: Unità principale: 32 kg; Modulo umido: 15 kg
Modalità di funzionamento: SOP completamente automatizzato

Specifiche principali — Dimensione di misura
Intervallo di misura: 0,01–3500 µm
Iniettore campione: WinModule-201
Numero di canali: 116 canali
Errore di accuratezza: ≤0,5 % (CRM D50)
Errore di ripetibilità: ≤0,5 % (CRM D50)
Dispersione: Ultrasuoni: f = 40 kHz, P = 60 W (tempo regolabile); Agitazione: 0–3000 rpm (regolabile); Circolazione: portata 1–8 L/min, potenza 120 W; metodi umidi: ultrasuoni, agitazione meccanica e circolazione integrata
Volume vasca campione: 600 ml

Specifiche principali — Ottica
Sorgente luminosa: Laser principale λ = 639 nm, P > 2 mW; Laser ausiliario λ = 405 nm, P > 2 mW
Allineamento banco ottico: Allineamento automatico
Percorso ottico: Fourier inversa (percorso ottico ripiegato)
Sicurezza laser: Classe 1

Specifiche principali — Funzioni software
Modalità di analisi: distribuzione libera, distribuzione R-R, log-normale e modelli statistici per categoria
Confronto statistico: confronto multi-test tra lotti o prima/dopo trattamenti
Elaborazione dati: analisi statistica intelligente per produrre risultati rappresentativi
Analisi personalizzata: output di qualsiasi dimensione caratteristica tra D1 e D100; percentuali cumulative superiori/inferiori o in un intervallo
Output: distribuzioni differenziali e cumulative e grafici (istogrammi/curve); valori tipici di dimensione particellare
Report di prova: esportabile in Word, Excel, BMP, TXT, PDF
Operazione con un clic: modalità automatica che esegue prelievo acqua, rimozione bolle, dispersione, prova, pulizia ed elaborazione dati con un pulsante
Lingua: interfaccia cinese e inglese (altre lingue su richiesta)
GMP: opzionale

Vantaggi

• Allineamento automatico del banco ottico con motori stepper ibridi di precisione per posizionamento a livello micron e misure stabili.
• Sistema di dispersione a circolazione ad alta stabilità che evita sedimentazione e agglomerazione; controllo coordinato ultrasuoni/circolazione.
• Design modulare asciutto/umido che accorcia i percorsi di circolazione, previene la precipitazione di particelle grandi, semplifica la pulizia e riduce i costi di manutenzione.
• Software avanzato con fitting multimodale non vincolato per gruppi multimodali e risoluzione elevata sotto 2 µm (12 classi di grandezza).
• Percorso ottico brevettato (Fourier inversa ripiegata) che fornisce un intervallo di angoli di prova 0,015–145°, estendendo la gamma di misura e la risoluzione, con percorso ottico sigillato antipolvere.

Specifiche tecniche

• Modello: Winner2309A WinModule-201
• Intervallo di misura: 0,01–3500 µm
• Principi: dispersione di Mie e diffrazione di Fraunhofer
• Canali: 116
• Precisione / Ripetibilità: ≤0,5 % (CRM D50)
• Velocità di test: fino a 10 secondi
• Acquisizione dati: fino a 10 kHz
• Dispersione: Ultrasuoni (40 kHz, 60 W regolabile), agitazione meccanica (0–3000 rpm), dispersione a circolazione integrata (1–8 L/min, 120 W)
• Volume vasca campione: 600 ml
• Sorgenti luminose: laser principale 639 nm & laser ausiliario 405 nm (ciascuno P > 2 mW)
• Percorso ottico: Fourier inversa (ripiegato), allineamento automatico del banco ottico
• Classe laser: Classe 1
• Dimensioni: Unità principale 870×340×380 mm; Modulo umido 415×280×335 mm
• Peso: Unità principale 32 kg; Modulo umido 15 kg
• Funzionamento: SOP completamente automatizzato; funzionamento completo con un clic
• Interfacce/lingue: cinese e inglese (altre lingue disponibili)
• Esportazione report: Word, Excel, BMP, TXT, PDF
