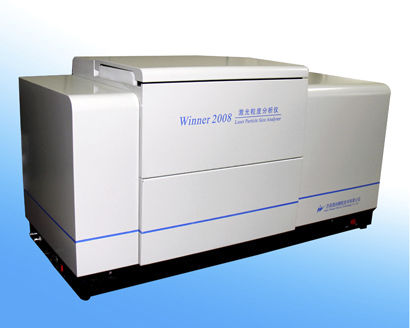

Granulometro per diffrazione laser Winner2008B

laserotticoper l'industria agroalimentare

Panoramica del prodotto
Il Winner2008B è un analizzatore laser per granulometria a dispersione umida completamente automatico che applica il principio di scattering di Mie. Intervallo di misura 0,01–1200 µm. Il sistema di rilevamento a doppio fascio e doppio spettro con misura per scattering laterale assicura analisi affidabili e ripetibili, adatte al controllo qualità in produzione, istituti di ricerca, laboratori universitari, centri R&S e laboratori di prova.

Caratteristiche principali / Vantaggi

• Operazione con un solo pulsante: sequenza automatica per immissione acqua, rimozione bolle d'aria, dispersione, prova, pulizia e elaborazione dati.
• Sistema integrato di dispersione umida/secca che combina agitazione meccanica, dispersione ultrasonica e circolazione a circuito per evitare la ri-precipitazione di particelle grandi.
• Percorso ottico a trasformata di Fourier con luce convergente (brevetto Winner) per migliorare la discriminazione delle particelle submicroniche.
• Allineamento ottico automatico: motore passo-passo ibrido a quattro fasi con precisione di micro-movimento fino a 0,1 µm.
• Doppio percorso ottico: doppio spettro e disposizione ortogonale a doppio laser che estende il range e migliora sensibilità e risoluzione.
• Tecnica di fitting libero non vincolato per riflettere la reale distribuzione delle dimensioni delle particelle.

Specifiche principali
Nome modello: Winner2008B; Principio: scattering di Mie; Disposizione rilevatori: matrice logaritmica, angolo di test 0,015°–145°; Modalità operativa: completamente automatico / manuale selezionabile; Tempo test completo: <2 min; Intervallo risultato: 500 ms; Dimensioni esterne: 1040 × 440 × 540 mm; Peso netto: 58 kg.

Intervallo di misura / Prestazioni
Intervallo di misura: 0,01–1200 µm; Numero canali: 84; Errore di accuratezza: ≤0,5% (CRM D50); Errore di ripetibilità: ≤0,5% (CRM D50).

Sistema di dispersione

• Ultrasuoni: 40 kHz, 60 W (tempo regolabile).
• Agitazione meccanica: 0–3000 rpm (regolabile).
• Circolazione: portata nominale 30 L/min, potenza nominale 70 W.
• Sensore livello acqua (UK) per evitare traboccamenti e proteggere lo strumento.
• Volume vaschetta campione: 10 mL.

Ottica
Sorgente luminosa: laser semiconduttore rosso (λ = 639 nm) P > 3,0 mW; laser verde ausiliario opzionale (λ = 405 nm) P > 2,0 mW. Allineamento banco ottico: completamente automatico, precisione fino a 0,2 µm. Percorso ottico: trasformata di Fourier in luce convergente; lunghezza focale effettiva: 500 mm. Sicurezza laser: Classe 1.

Funzioni software

• Modalità di analisi: distribuzione libera, distribuzione R-R, log-normale e statistiche per categoria.
• Confronto statistico tra risultati, batch o prima/dopo trattamento.
• Elaborazione intelligente dei dati per fornire risultati rappresentativi.
• Output personalizzati: qualsiasi dimensione caratteristica tra D1 e D100; percentuali cumulative sopra/sotto dimensioni o intervalli definiti.
• Formati di output: valori tipici di dimensione, dati di distribuzione differenziale/intervalli e grafici, distribuzioni cumulative e curve.
• Esportazione report: Word, Excel, immagine (BMP), testo (TXT) e PDF.
• Operazione con un clic: modalità automatica copre immissione acqua, eliminazione bolle, dispersione, prova, pulizia e gestione dati.
• Interfaccia: cinese e inglese; altre lingue disponibili su richiesta.
• GMP: opzionale.

Applicazioni

• Cemento, ceramica
• Farmaceutica, emulsioni, dope, coloranti
• Riempitivi, prodotti chimici, catalizzatori
• Fanghi di perforazione, abrasivi, lubrificanti, materiali per brasatura
• Cellule, microrganismi, alimenti, additivi, pesticidi, esplosivi
• Grafite, materiali fotosensibili, combustibili, inchiostri
• Polveri metalliche, non metalliche, carbonato di calcio, caolino
• Polveri in sospensione come fanghi acqua-carbone

Brevettualità e tecnologie speciali

• Brevetto design banco ottico (No. ZL 2014 2 0378380.8)
• Brevetto sistema di allineamento 3D del banco ottico (No. ZL 2013 2 0835882.4)
• Brevetto applicazione principio di scattering di Mie (No. ZL 2013 2 0812021.4)
• Brevetto cuvetta sigillata per analizzatore di particelle secco (No. ZL.2011 2 0267646.8)
• Brevetto applicazione doppio fascio laser ortogonale (No. ZL 2007 2 0025702.0)
• Brevetto design pompa di dispersione polveri (No. ZL 2007 2 0018648.7)
• Brevetto installazione di circolazione umida (No. ZL2010 2 0593526.2)

Specifiche tecniche

• Nome modello: Winner2008B
• Intervallo di misura: 0,01–1200 µm
• Numero canali: 84
• Principio: scattering di Mie
• Disposizione rilevatori: matrice logaritmica, 0,015°–145°
• Modalità operativa: completamente automatico / manuale
• Tempo test completo: <2 min; Intervallo: 500 ms
• Dispersione ultrasonica: 40 kHz, 60 W (tempo regolabile)
• Agitazione meccanica: 0–3000 rpm (regolabile)
• Circolazione: 30 L/min, 70 W
• Volume vaschetta campione: 10 mL
• Sorgente luminosa: rosso 639 nm >3,0 mW; opzionale verde 405 nm >2,0 mW
• Precisione allineamento banco ottico: fino a 0,2 µm (automatico)
• Percorso ottico: trasformata di Fourier in luce convergente; lunghezza focale effettiva: 500 mm
• Classe sicurezza laser: Classe 1
• Dimensioni esterne: 1040 × 440 × 540 mm
• Peso netto: 58 kg
• Accuratezza / Ripetibilità: ≤0,5% (CRM D50)
• Software: analisi multi-modello, output personalizzati, esportazione report Word/Excel/BMP/TXT/PDF, operazione automatica con un clic
