Giunti a fibra ottica elettrottico DHS025-19-1F

in metalloin acciaio inossidabilecompatto

Panoramica del prodotto

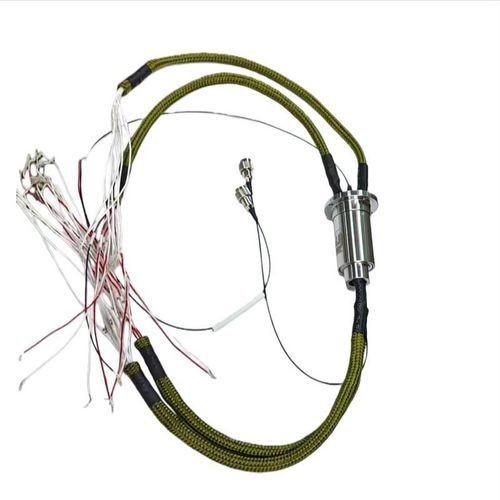

Questo anello collettore elettrico e a fibra ottica integrato, modello DHS025-19-1F, è un'interfaccia rotante ad alte prestazioni progettata per la trasmissione affidabile di energia, segnali e dati ottici in applicazioni di rotazione continua a 360° impegnative. Combina 19 canali elettrici e 1 canale a fibra ottica monomodale in un alloggiamento compatto e durevole in acciaio inossidabile.

Vantaggi principali

• Design integrato: Combina percorsi elettrici ad alta corrente con un canale ottico a bassa perdita in un'unità compatta, semplificando il design del sistema.
• Alta affidabilità: Presenta contatti in metallo prezioso, costruzione robusta in acciaio inossidabile e una lunga durata (≥3M rivoluzioni) per applicazioni critiche.
• Prestazioni stabili: Bassa e costante perdita di inserzione per il canale ottico, minima variazione della resistenza di contatto e eccellente isolamento garantiscono l'integrità del segnale.
• Costruito per ambienti difficili: Funziona in modo affidabile su un'ampia gamma di temperature ed è protetto contro polvere e umidità leggera (IP51).

Questo anello collettore è la soluzione ottimale per sistemi rotanti avanzati dove prestazioni, durata e fedeltà dei dati non possono essere compromessi.

Principali parametri tecnici
Numero di circuiti: 19
Corrente nominale:

• Potenza: 8 circuiti a 3A + 1 circuito schermato; 28VDC
• Segnale: 9 circuiti a 9A + 1 circuito schermato

Tensione nominale: 0–28VDC
Resistenza di isolamento: ≥500 MΩ @ 500VDC
Resistenza di contatto: ≤100 mΩ (esclusi i cavi)
Variazione della resistenza di contatto dinamica: ≤10 mΩ
Gamma di velocità di rotazione: ≥120 rpm
Durata: ≥3,000,000 rivoluzioni
Temperatura di esercizio: -40°C a +60°C
Grado di protezione: IP51
Coppia di rotazione: ≤20 mN·m (a temperatura ambiente)
Materiale strutturale: Acciaio inossidabile
Materiale di contatto elettrico: Metallo prezioso
Peso del prodotto: ≤220g (esclusi i cavi)
Specifiche del filo di collegamento: Fare riferimento al diagramma di cablaggio
Processo di sigillatura per fori filettati e uscite dei fili: Incapsulamento con sigillante

Parametri tecnici dell'anello collettore a fibra ottica

• Numero di canali: 1
• Lunghezza d'onda operativa: 1270nm / 1330nm
• Tipo di fibra: Fibra Monomodale
• Tipo di connettore: FC/PC
• Perdita di inserzione: <2dB
• Variazione della perdita di inserzione: <±0.5dB
• Diametro dell'imballaggio: Ø 0.9” (corazzato)

Caratteristiche principali

• Giunto rotante elettro-ottico
• Design compatto e integrato per sistemi rotanti avanzati
• Adatto per ambienti difficili e applicazioni critiche

Specifiche tecniche

• Modello: DHS025-19-1F
• Numero di circuiti elettrici: 19
• Numero di canali a fibra ottica: 1 (Fibra Monomodale)
• Temperatura di esercizio: -40°C a +60°C
• Grado di protezione: IP51
• Materiale: Alloggiamento in acciaio inossidabile, contatti in metallo prezioso
• Durata: ≥3,000,000 rivoluzioni
• Velocità di rotazione: ≥120 rpm
• Peso: ≤220g (esclusi i cavi)
